1. Купуючи механічний замок, можна заощадити кошти, адже це відмінний бюджетний варіант. Але якщо є потреба в підвищеній надійності та ефективності, рекомендується вибирати моделі електромагнітного типу. Їх встановлюють на вхідні двері в приватних будинках або квартирах. Такі замки відрізняються від механічних тес, що працюють від електрики, хоча витрата енергії незначний, але все одно набігають зайві кіловати. Електромагнітні замки можуть працювати і від акумуляторних батарей. Це полегшить установку, так як не доведеться прокладати провід до найближчого джерела живлення.

різновиди

Дана категорія замків розділяється на дві підгрупи: електронні та магнітні. Перший тип пристроїв необхідно програмувати самостійно. Робиться це по-різному. Одні вироби оснащуються схемою прийому цифрових комбінацій, робота якої грунтується на ручному занесенні за допомогою клавіатури. Іншим потрібно прийом спеціального радіосигналу, який виходить від ключа, запрограмованого під конкретний код.

Електронні замки

Щоб замкова система працювала безвідмовно, їй потрібно електричне живлення. Деякі моделі забезпечуються спеціальним дисплеєм. Кнопки на замку мають різну конструкцію-звичайні натискні або сенсорні.

Магнітної конструкції теж потрібно живлення від мережі або батарейок, тільки принцип спрацьовування у неї зовсім інший. Головною деталлю в цій системі стає магнітний ключ. Він якраз і вважається носієм коду. Виглядає він як велика таблетка або брелок. Для відмикання двері цим ключем торкаються до пластини, яка приймає сигнал, після чого спрацьовує механізм, і дверна конструкція відкривається.

Електронний замок на двері можна зібрати своїми руками. Спочатку доведеться знайти інструмент і деталі, які потрібні для виготовлення. Вибір таких елементів залежить від багатьох факторів, універсального набору деталей і інструменту немає.

комплектація замку

Електронні замки складаються з декількох вузлів:

  • замикаючий пристрій. Якщо цей елемент врізний, він кріпиться безпосередньо в самому полотні, а накладної – поверх конструкції. Замок оснащений корпусом, всередині нього розташовуються ригелі, які утримують стулки в положенні «закрито». Тут же присутній електричний двигун, який приводить в рух ригелі. На корпусі у деяких моделей розташовуються дверні ручки.

замикаючий пристрій електронного замка

  • запірна планка. Вона кріпиться на косяку, з її допомогою ригелі утримуються в положенні «закрито».

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамизапірна планка електронного замка

  • блок управління. Містить пристрій, який обробляє подається сигнал, щоб управляти замком. У цей блок входять і акумулятори, які підключаються в той момент, коли пропадає електрика. Блок з’єднується з джерелом струму-розеткою.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамиблок управління

  • пристрій, який призначений для зчитування інформації від застосовуваного ключа.

Електричні замки поділяються на:

  • кодові;
  • біометричні;
  • вбудовані замки-невидимки.

Електронний кодовий пристрій відкриває двері при наборі коду за допомогою спеціальних кнопок на панелі. Біометричний замок спрацьовує, коли розпізнає відбиток пальців або сітківки ока. Замок-невидимка відкривається за допомогою подачі сигналу від спеціального ключа-брелка.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамикодовий електронний замок

Електронна замки нерідко забезпечуються спеціальним доводчиком, який дозволяє стулкам закриватися плавно і безшумно. Ця система збільшує експлуатаційний період запірного механізму, з’єднується з домофоном, а він, в свою чергу, може відкрити двері дистанційно.

розміщення електронного замка

Установка врізних і накладних пристроїв відрізняється. Другі нерідко використовуються для установки на вхідні металеві двері, хвіртки або гаражні ворота. Щоб правильно встановити такий прилад, буде потрібно:

  • будівельний олівець або маркер;
  • косинець;
  • шуруповерт;
  • електрична дриль зі свердлами необхідного діаметру;
  • вимірювальна рулетка.

Ці інструменти допоможуть виконати правильну розмітку на площині полотна і в місці розташування механізму. Перший етап-розміщення пристрою. Для цього знадобиться виконати такі маніпуляції:

  • відступити від рівня підлоги за стандартом 90-110 см.на цій ділянці нанести мітку. Потім розмітити місце розташування запірного механізму, корпусу, кріпильних елементів.
  • розмітку можна спростити-взяти корпус, прикласти його полотну, обвести олівцем.
  • у тих місцях, де стоять мітки для кріпильних деталей, просвердлити отвори електричним дрилем. Свердла використовувати трохи менше розміром, ніж болти.
  • потім виконати наскрізний отвір в тому місці, де з’єднується корпус і зчитує механізм. На підготовленій ділянці встановити і зафіксувати корпус.

Прийшов час розміщення запірної планки, яка підтримує запірні ригелі. Вони встановлюються таким же чином, як і корпус, згідно заздалегідь передбаченого плану:

  • збоку двері, на косяку виконати розмітку. Коли визначено місце для розташування планки, важливо врахувати ділянку установки замку. Найкраще для початку закрити двері і відзначити, де розташовані ригелі. Поставити мітки для кріпильних елементів.
  • електричним дрилем зробити отвори для болтів потрібного діаметру.
  • закріпити на приготованому місці відповідну планку так, щоб в неї точно входили ригелі. Якщо вони заходять туго і чіпляються на планку, буде потрібно коригування, так як тертя неприпустимо.

Після цього треба встановити зчитувальний пристрій та інше обладнання, без якого замок не буде працювати. Для цього важливо дотримуватися наступних правил:

  • зчитувальний пристрій встановлюється на зворотному боці стулки. Монтують його якомога ближче до встановленого замку, щоб під час контактного відкриття пристрій можна було об’єднати з замикаючим механізмом за допомогою проводів.
  • блок управління, що з’єднується з мережевим адаптером, розташовують поруч з діючим джерелом живлення всередині приміщення.
  • електропроводи, які з’єднують всі ці частини, розміщують в спеціальних гофрованих трубках або коробках. Це захистить прилади від впливу підвищеної вологості, а вигляд дверей стане естетично привабливим.

електронний замок врізний

Такий замок швидко встановити не вийде, це завдання набагато складніше. Щоб виконати монтаж правильно, в полотні і на коробі потрібно виконати поглиблення для розташування корпусу і відповідної планки.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамиврізний електронний замок

  • полотно зняти з петель;
  • виконати розмітку під поглиблення, воно повинно бути трохи більше, ніж розміри самого замку (на 2 або 3 мм);
  • стамескою або за допомогою електричної дрилі поглиблення на коробі і дверному полотні;
  • якщо утворилися нерівності або щербини, ретельно зачистити їх;
  • якщо двері металеві, доведеться використовувати спеціальний інструмент.

Після установки замкового корпусу і інших пристроїв, можна підключити замок. Все, що потрібно для цього, є в комплекті. Якщо схеми для підключення немає, тоді допоможе інтернет, де можна знайти відповідний метод і виконати підключення правильним чином.

Як зробити електронний замок самостійно, показано в цьому відео:

Електрозамки-це сучасні замикаючі пристрої, які працюють під впливом електричного струму. Установка електрозамків в більшості випадків проводиться професіоналами, проте всі роботи можна виконати і своїми силами. Для монтажу і підключення потрібно мінімальний набір інструментів, велика кількість уваги і максимальна точність.

додаткові прилади для електрозамків

Пристрій електрозамка залежить від його виду. В даний час розрізняють:

  • електромеханічні замки;
  • електромагнітні замки.

склад електромеханічного замку

Поєднує в собі функції простого механічного затвора і електроприводу.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Електро замок на двері з функцією механічного відкривання складається з:

  • корпусу пристрою, в якому встановлений електродвигун, личинка для відкривання ключем і замикаючі ригелі;
  • відповідної планки;
  • набору ключів;
  • додаткових електропроводів;
  • кріпильних елементів;
  • інструкції з описом якВстановити електрозамок.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Електромеханічні замки бажано встановлювати всередині приміщень або додатково захищати від вологи кожухами.

склад електромагнітного замка

Утримує двері в закритому положенні за допомогою магнітного поля, яке виникає через подачі електричного струму, тобто потужний магніт, розташований в одній частині замку, утримує металеву планку, наявну на відповідної частини механізму.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

До складу такого пристрою при його покупці входять:

  • магніт, який є окремою частиною замку;
  • відповідна металева планка, притягується магнітом;
  • куточок для кріплення основного блоку;
  • кріпильні елементи;
  • додаткові дроти;
  • інструкція, в якій детально описано, як підключити електрозамок.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Електромагнітні замки менш вибагливі, ніж електромеханічні. Використовувати пристрої без додаткового захисту можна як всередині приміщень, так і на вулиці.

додаткове обладнання для будь-якого виду електрозамків

Установка електрозамків на двері або неможлива без додаткового обладнання, до складу якого входять:

  • контролер, що виробляє управління електрозамком і розташовується в спеціальному блоці;

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

  • джерело безперебійного живлення, який потрібно для роботи пристрою в періоди відключення центральної електрики. Харчування електрозамка може здійснюватися від електричної розетки або акумуляторів, розташованих в цьому блоці. Зарядка акумуляторів проводиться від мережевого адаптера;

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

  • зчитувач кодової інформації з брелка або карти, який розташовується на зовнішній стороні дверей;

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

  • пристрій відкривання дверей з внутрішньої сторони. Електрозамок на вхідні двері можна обладнати цим пристосуванням для додаткової зручності користувачів.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

При бажанні власника електрозамок на хвіртку можна оснастити домофоном з функцією автономного відкривання з житлового приміщення. В цьому випадку не доведеться кожен раз виходити на вулицю, щоб впустити відвідувачів.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Ще один додатковий пристрій-доводчик-встановлюється за бажанням користувача. Двері, оснащені доводчиками, працюють плавно, без вібрації при закриванні, яка сприяє скороченню терміну служби замку.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Набір додаткових пристроїв обумовлюється необхідністю (контролер і блок живлення) і побажаннями користувача.

установка електрозамка

Установка електрозамка своїми руками проводиться різними способами в залежності від виду пристрою і місця його розташування.

Якщо замикаючий механізм необхідно встановити на двері, то переважно використовуються врізні замки.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Якщо запірний пристрій потрібно для фіксації хвіртки, то застосовуються накладні замки.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

монтаж електрозамка на вхідні двері

Як поставити електрозамок на вхідні двері? для цього будуть потрібні:

  • дриль з різними насадками для свердління отворів під кріплення елементів замка і додаткового обладнання;
  • шуруповерт для надійної фіксації з’єднувальних елементів;
  • стамеска, молоток. Необхідні для облаштування внутрішньої ніші в дерев’яних конструкціях;
  • короба або інші пристосування для захисту електричних проводів від механічних пошкоджень і попадання вологи, а також для додання приміщенню естетичного вигляду.

Врізати електрозамок своїми руками можна за наступною схемою:

  1. на дверному полотні розмітити область для установки замку і відзначити місця кріплення пристрою;

Коректна розмітка-запорука правильної установки і безперебійної роботи замку.

  1. вийняти частину дверного полотна і просвердлити отвори для з’єднувальних болтів;
  2. встановити замок в нішу і надійно зафіксувати пристрій;
  3. на дверному косяку відзначити область під відповідну планку;
  4. аналогічним способом вийняти частину косяка;
  5. встановити і закріпити відповідну планку;
  6. встановити додаткове обладнання;

Блок живлення розташовується поблизу джерела струму. Контролер доцільніше встановити на стіні поруч з дверима, щоб обладнання не заважало проходу і відкриванню дверей.

  1. протягнути і прибрати в короба все з’єднувальні дроти;
  2. підключити всі механізми. Схема підключення електрозамка знаходиться в комплекті;
  3. підключити ланцюг до джерела живлення;
  4. перевірити працездатність.

У разі виявлення помилок або недоліків їх слід усунути і/або виправити, так як робота замка буде некоректною.

Процес установки врізного замка детально розглянуто на відео.

монтаж електрозамка на хвіртку

Щоб встановити електрозамок на хвіртку, додатково до перерахованого вище обладнання потрібно:

  • болгарка;
  • зварювальний апарат.

Це обладнання необхідно для монтажу профільних труб, на яких замок буде кріпитися.

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Провести установку замка можна, керуючись наступною інструкцією:

  1. при необхідності в області установки замку змонтувати каркас з профільних труб. Як це зробити правильно допоможе розібратися схема електрозамка, прикладена до комплекту обладнання, на якій розмічені всі габарити пристрою;
  2. зробити розмітку під подальшу установку. Необхідно відзначити місця кріплень і наскрізних отворів, потрібних для монтажу елементів системи;
  3. встановити і закріпити замок;

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

  1. аналогічним способом змонтувати відповідну планку і передбачене конструкцією додаткове обладнання;
  2. провести підключення електрозамка згідно прикладеної схеми;
  3. встановити над замком захисний кожух;
  4. перевірити коректність роботи пристрою. При необхідності виправити недоліки.

Установка електрозамків проводиться за прикладеними до пристрою схемами. Щоб механізм правильно працював і використовувався тривалий період часу, потрібно весь процес монтажу проводити з граничною чіткістю і підвищеною увагою.

Кожна людина замислюється про безпеку і збереження власного майна. Для цього важливо підібрати якісне запірний пристрій. Багато хто вибирає електрозамок, який задовольняє будь-яким вимогам і вважається надійним пристроєм. Однак ціна такого виробу вище, ніж у механічних аналогів. Тому не кожна людина готова викласти круглу суму на покупку і установку електричної конструкції.

Найбільш проста конструкція електричного замку, доступна для самостійного виготовлення і монтажу

Вихід із ситуації є – це саморобний електромеханічний замок. Зроблений електричний варіант своїми руками гарантує надійний захист, а також економію коштів, що важливо. При цьому зробити електрозамок нескладно. Досить визначитися з моделлю і дотримуватися ряду рекомендацій.

Увага! одним з основних переваг вважається відсутність необхідності у виході на вулицю для відкривання дверей. Електрична конструкція працює в автоматичному режимі, а її механічна складова гарантує і ручне відкривання в міру необхідності. В якості ключа застосовується карта або звичайний варіант.

принцип функціонування електромеханічної конструкції?

Принцип відкривання електромеханічного пристрою заснований на використанні соленоїда. Це відбувається так:

  1. на контакти соленоїда подається напруга.
  2. далі скидається пружинний фіксатор.
  3. робочий ригель входить в замок через вплив на нього пружини.
  4. замок відкривається.

Для закривання замка процес проводиться в зворотному порядку. Зсередини приміщення на механізм впливають за допомогою спеціальної кнопки або за допомогою керуючого механізму. Зовні замок відкривається механічно. Для цього використовується спеціальний ключем.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамивстановлений електрозамок, призначений для воріт або хвіртки

як правильно підібрати виріб?

Вибрати електромеханічний замок нескладно. Для цього врахуйте деякі особливості. Перше, на що звертають увагу, це вид механізму. Він буває накладним або врізним. При цьому зовнішній вигляд виробу аналогічний механічної конструкції.

Також звертають увагу на той момент, з якого боку змонтовано виріб. У відповідність з цим конструкції буваютьЛівосторонніми і правосторонніми. Варто врахувати кращий спосіб розблокування і блокування, а також особливості процесу. Виділяють наступні варіанти конструкцій:

  1. електроблокуючий.
  2. моторний.
  3. соленоїдний.
  4. електрозахист.

Якщо замок придбаний або зроблений своїми руками, саме час приступити до установки. Краще якщо робота довірена досвідченому професіоналу своєї справи. Але при бажанні все роблять власноруч.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамискладові якісного електрозамка, необхідні для монтажу

Важливо запам’ятати, що від коректності монтажних робіт, безпосередньо залежить безпека використання. Складність установки визначається обраним запірним елементом. Простіше монтується накладний виріб. Алгоритм роботи в цьому випадку наступний:

  • на хвіртці або дверному полотні виконують розмітку. Вона передбачає визначення місць, де розташовані кріплення. Використовують звичайний олівець.
  • у полотні відповідно до виконаної розміткою просвердлюють отвори, які використовуються для установки кріплень.
  • монтують замикаючий пристрій і ретельно фіксують його.
  • встановлюють відповідну планку.
  • перевіряють правильність функціонування елемента і при необхідності коригують положення.

На цьому монтаж накладної електромеханічної конструкції закінчений. Врізний механізм має складну установку, але впоратися з нею самостійно можна. Алгоритм в цьому випадку зводиться до наступних етапів:

  • на торцевій частині дверного полотна виконують розмітку. Для цього прикладають замок, обводять його з урахуванням отворів під кріплення.
  • далі вирізається спеціальна ніша в металевій конструкції. Виходить спеціальний «кишеню».
  • в його встановлюють замковий корпус.
  • на полотні відзначають місця кріплення пристрою і вирізують їх.
  • після того, як отвори зроблені, замковий корпус закріплюють. Використовують для цього звичайні саморізи.
  • додаткові елементи конструкції і квадратний стрижень розташовують в спеціально підготовлених отворах.
  • виконують розмітку і установку відповідної планки.
  • виконують перевірку функціонування виробу.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамиелектромеханічний замок, що має електронне та ручне відкривання

Увага! перевірка роботи пристрою зводиться до оцінки якості роботи електричної частини. Важливо переконатися в тому, що замок і відповідна планка змонтовані на однаковій висоті. Ригелі замку повинні входити в підготовлені на них отвори без просідання або «чіпляння». Тільки в цьому випадку говорять про правильні монтажних роботах.

переваги та недоліки електромеханічної конструкції

Електромеханічні вироби, монтаж яких виконаний своїми руками, мають переваги і недоліки. До основних плюсів відносять:

  • високу надійність.
  • стійкість до злому. Без наявності електрики і ключа відкрити механізм не вдасться. Електромагнітна конструкція в цьому плані вразлива.
  • довговічність служби.
  • простоту і високу швидкість ремонтних робіт при необхідності.
  • наявність резервної акумуляторної батареї, що зручно в процесі експлуатації.
  • можливість доповнити виріб спеціальним джерелом додаткового живлення. Це підвищити надійність пристрій.
  • є можливість поєднувати виріб з іншими системами безпеки, включаючи домофон.

Є і деякі недоліки. По-перше, ймовірність збоїв в процесі функціонування. Вони стають можливими в тих випадках, якщо в виріб потрапляє волога або спостерігається низька температура повітря. В цілому ці недоліки на сьогоднішній день практично вирішені. Виконується це за допомогою установки захисних корпусів і допоміжних елементів, що позитивно позначається на роботі виробу.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамипроста конструкція електромеханічного замку, встановлена своїми руками на хвіртці

Простий і якісний електромеханічний замок своїми руками – посильне завдання для кожної людини. Ніяких складнощів в цьому немає, тому можна сміливо робити все самостійно. Це також дозволить пишатися власними навичками і вміннями. Електромеханічна конструкція забезпечить надійність і захист житла, а також комфорт експлуатації. Тепер не доведеться виходити на вулицю, щоб відкрити двері.

Щоб убезпечити будинок від проникнення сторонніх, на двері встановлюються замки.

класифікація замикаючих систем

За ступенем захисту і за механізмом відкриття, вироби можна розбити на такі групи:

  • запори-гачок, засувка і т. Д.;
  • замки-механічний, електромеханічний, електромагнітний.

Простий варіант за способом відмикання-запори. Вони не містять секретний замковий механізм і для відмикання не використовуються ніякі ключі.

Із замків, що мають механізм, простий варіант-механічні пристрої. Щоб їх відкрити або закрити, потрібен ключ, який вставляють в свердловину і в залежності від конструкції або повертають, або переміщують вперед і назад. В результаті, механізм спрацьовує і двері відкриваються.

Для керування електромеханічними та електромагнітними пристроями використовують електричний сигнал. Вони допускають використання пульта для дистанційного відкриття системи. Можливе використання зчитування відбитків пальців або долоні, голосове управління і т. Д.

За варіантом кріплення пристрою бувають:

  • накладні,
  • врізні,
  • навісні.

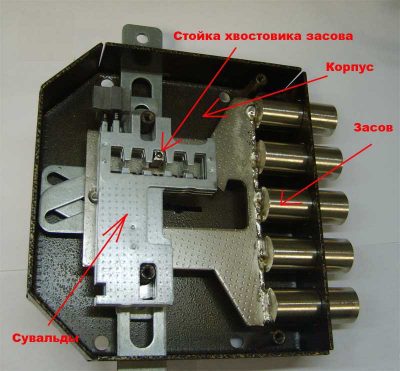

За типом замикаючого механізму діляться на сувальдні і циліндрові.

Замки можна як придбати в спеціалізованих магазинах або на будівельному ринку, так і зробити на двері своїми руками. Для такого запору набагато важче підібрати ключ, він збирається з якісних елементів, і схему секретної частини знає тільки розробник.

саморобний замок-клямка

Принцип дії такий: в двері встановлюється болт (типу меблевого), який повертається за допомогою шестигранного ключа. Болт проходить через всю товщину полотна. На зворотному боці стулки знаходиться рейка (клямка), яка кріпиться до болта. Для цього на кінці метизу виконана плоска лиска. Її виконують за допомогою надфіля. Рейка насаджується на лиску. Щоб сталева пластина не спадала з болта, підпирають гайкою, яку нагвинчують з одного і іншого боку клямки.

Для замикання дверей клямка повинна знаходитися у відповідній планці.

Тепер, щоб відкрити двері, в головку болта вставляють шестигранний ключ і повертають. Одночасно з поворотом болта повертається і клямка.

Потайний механічний пристрій

Хитрість такої клямки полягає в тому, що важко відшукати головку відмикаючого болта на поверхні полотна.

механічний хитрий запор, зроблений своїми руками

Можна самостійно виготовити засувку. Являє собою металеву пластину, яка має вигляд як на малюнку.

У стулці виконується отвір малого розміру (близько 10 мм). Стрижень ключа на кінці має пластинку, яка може обертатися навколо своєї осі. Коли ключ просовується в замкову щілину, пластинка зі стрижнем складають єдину пряму. На стрижні міткою нанесений обмежувач, і ключ вставляється в свердловину чітко по цей обмежувач. Далі пластинка під власною вагою опускається і фіксується в одній з прорізів на засувці.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамисхема саморобного механічного пристрою

Щоб при русі рейка не випала, для неї встановлюється обмежувач або стопор, виконаний у вигляді упору і дві підтримуючі скоби. Таким чином, з одного боку хід рейки контролює упор – обмежувач, з іншого – вона переміщається до першої скоби.

Відкрити таку систему може тільки власний ключ, виготовлений під цей механізм, оскільки зовні не можна з’ясувати довжину пластинки, приєднаної до стрижня.

електромеханічне дверне пристрій

При замиканні дверей ригель, що складається з штока і головки, входить у відповідну планку, при цьому пов’язана з ним пружина розтягується або зводиться. Пружина з’єднана з котушкою або соленоїдом. При відключенні електрики пружина звільняється, і ригель втягується всередину замку.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамиконструкція електромеханічного пристрою

Увага! якщо електроенергія відсутня, то замок можна відкрити зовні за допомогою ключа, а зсередини двері відкриваються за допомогою спеціального важеля або кнопки.

електромагнітний пристрій

Щоб зрозуміти, як зробити магнітний замок своїми руками, спочатку розглянемо його пристрій.

Пристрій

Основним елементом механізму є електромагніт, якийЯвляє собою сердечник, виконаний з трансформаторної сталі у формі літери ш. Така сталь не володіє ефектом пам’яті і є магнітом’яким матеріалом. Сердечник набирається з великої кількості тонких пластинок або виробляється з цільної пластини.

Навколо сердечника обмотка з мідного дроту, покритої емаллю. Котушка має велику кількість (до тисячі і більше) витків. При проходженні електричного струму по обмотці в осерді створюється електромагнітне поле, яке і управляє роботою замку.

Однак з часом відбувається ослаблення механічних характеристик двері через ефект залишкової намагніченості. Для боротьби з ним використовують ефект зміни полярності напруги при розмагнічуванні замкового пристрою. Однак в цьому випадку для відкриття дверей необхідно докласти зусилля.

Завдяки відсутності рухомих деталей, пристрій має тривалий термін експлуатації.

Оскільки для виготовлення деталей конструкції використовується малолегована сталь, яка легко піддається корозії, то їх необхідно захистити. Для захисту використовують лакування, цинкування або піддають нікелювання.

Основним параметром механізму є сила утримання дверей. Для збільшення зусилля, яке застосовується для утримання дверей, можлива установка декількох запорів. Ця величина залежить від матеріалу, з якого виготовлений сердечник і якір, сили струму і кількості витків в обмотці котушки. Виконуються накладного типу.

Електромагнітні або електромеханічні механізми встановлюються на протипожежні двері, вхідні конструкції в під’їздах і т. Д.

типи електромагнітних пристроїв

Залежно від роботи якоря, конструкції діляться на утримують і зсувні. В утримуючих моделях якір діє на відрив, а в зсувному – він зсувається в поперечному напрямку.

Для пристроїв утримуючого типу при подачі напруги виникає магнітне поле в ланцюзі якір-сердечник утримує стулку від відкриття.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамипринцип дії утримуючого електромагнітного замка

Для пристроїв зсувного типу якір має отвори, а сердечник – виступи під ці отвори. При подачі напруги якір підводиться до сердечника і притягується до нього. При цьому виступи муздрамтеатру входять у відповідні пази якоря. В цьому випадку зусилля утримання характеризується зусиллям, яке потрібно докласти для зсуву якоря, і конструктивними особливостями виступів і отворів.

Зсувні конструкції встановлюються за допомогою врізки в торець полотна і, завдяки цьому цей тип дозволяє встановити секретний магнітний засув на вхідні двері.

збираємо електромагнітний простий замок своїми руками

Розглянемо один з варіантів складання механізму.

Щоб зібрати електромагнітний замок, який би відкривався за допомогою пульта, необхідно:

  • кнопкова врізна панель.
  • блок живлення.
  • електромагнітні реле. Якщо відкривати збираємося чотиризначним кодом, то використовуємо мінімум 5 реле.
  • сам замок.
  • кнопка для відкривання дверей зсередини.
  • геркон і електромагніт.

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамисхема електромагнітного замка

Кнопкову панель, наприклад, модель кбд-10в, можна придбати на ринку.

Таким чином, своїми руками можна зібрати замок будь-якого типу. І важливо не тільки побудувати і красиво оформити будинок або гараж, але і захистити за допомогою надійного замку від небажаних відвідувачів.

Електронні замки на сьогоднішній день витісняють звичайні замикаються системи. Зовсім недавно дані замки використовувалися тільки в громадських будівлях.

Електрозамок на вхідні двері має багато переваг, якщо порівнювати їх зі стандартними замками будь-якого класу:

  1. механізм багатьох замкових пристроїв давно знайома «зацікавленим особам». ну і сама свердловина з ручкою розкажуть багато про що професіоналу, а підібрати необхідні інструменти і способи роботи — це вже нікчемна справа.
  2. ці замки не видно ні з внутрішньої, ні з зовнішньої сторони дверей, тому що у них немає замкової щілини. встановлений він може бути де завгодно по всій площі двері, якщо буде бажання зламати, то для початку доведеться знайти — це нездійсненно без спеціального пристрою. До переваги електрозамка на вхідні двері можна віднести те, що у них немає механічних ключів — в частих випадках вони губляться, також їх легко підробити.

Даний замок можна відкрити тільки пластиковими картами, ключами торкання, gsm маяком, або сигналом з радіобрелка, за принципом введення коду. Самі просунуті електрозамки здатні зчитувати біометричні параметри, наприклад ‒ сітківку або відбитки пальців власників будинку, квартири.

Електрозамок на вхідні двері продається скрізь. Вартість електромагнітних набагато вище, в порівнянні з електромеханічними. До переваг можна віднести надійність, стійкість до зношування і відмінне виконання проти зломів. Ціна може залежати від модифікації замку. Приблизна вартість замків — від 1 тис. Руб.

Переваги та недоліки

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамидо переваг найпростіших електронних механічних замків можна віднести те, що з зовнішньої сторони його відкривають ключем, з внутрішньої ж — спецкнопкою.

Наприклад, сталося випадкове натискання на клавішу і людина залишається вдома, а двері не зачинені – двері так і буде відкритою. Існують і електромоторні замки. У них входить структура електроуправління ригеля (замикаючі двері) і електронного мотора, який управляє ригелем.

Ригель стопориться таким чином, що самі двері віджати ніяк не вийде. Крім усього, ці замки можуть працювати в різних режимах, ригелі можуть закриватися по-різному, це залежить від рівня захисту саме в момент закриття.

Прості конструкційні особливості, що не мають тертя, дають перевагу електрозамкам на вхідні двері. Вони утримують закриті двері завдяки потужному електричному магніту, який притягує живлення енергією. З цією проблемою намагаються якось боротися, використовуючи різноманітні прилади на додаток.

Електромагнітні замки не варто ставити якщо немає джерела постійного електроживлення. новітня, більш швидкісна і досить надійна структура-соленоїдний замок, керуючий ригелем завдяки магніту. У перевагу входять суміщені електромоторні і магнітні структури. Ця система буде працювати і при відключеному електриці, при тому сама двері буде закритою.

Важливий момент! електрозамки бувають з різними структурами управління — як дистанційна, так і контактна. У них застосовуються електронні замки, магнітні карти, радіобрелоки і клавіші з кодом. За недолік можна вважати те, що вони залежні від енергоспоживання.

Види і купівля електрозамків

Електрозамки бувають електромагнітними і електромеханічними:

  1. в основу першого виду замку включається електромагнітне поле, створюване подачею напруги. завдяки його впливу механічна планка надійно фіксує і тримає двері в закритому положенні.
  2. електромеханічний же замок працює на нетривалої подачі напруги. цій системі не потрібно стабільної напруги-енергія подається тільки під час відкриття дверей.

Купівля електрозамка можлива для застосування разом з домофоном, клавіатурою з кодом і пристроєм, який зчитує пластикові карти. Купити даний замок і поставити його можна на будь-які двері, в цих замках переважають пристрої, що закривають двері спеціально і цим здатні забезпечити роботу без всяких перебоїв будь-яких електричних і електромагнітних замків.

У разі покупки електрозамка можна розглянути і швидкість закриття, вона визначається спецрегулювальними клапанами. Система даного закривача зобов’язана відповідати вазі і габаритам двері.

Також потрібно зробити правильний вибір електрозапираючої структури.

Слід враховувати ці основні властивості:

  • закриття;
  • вимкнення електроенергії;

У разі покупки електрозамка буде необхідна ще одна батарея, її потрібно міняти через три роки. можлива покупка замку і накладного, і врізного, відкриваються вони дистанційно, закриватися ж будуть при закриванні. На даний момент можлива покупка електрозамка з різноманітними можливостями на додаток. Наприклад, якщо в замку є властивість hands-free, двері в цьому випадку буде відкриватися без рук. Ця функція незамінна для дачників і любителів прогулянок по магазинах.

Огляд кращих моделей і цін

Огляд за методом установки:

Врізні електромеханічні

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Вартість від 1400-1600 руб.

Мають високий захист і секретність, так як сам замок врізається в двері, а видимою залишається ручка. Відкрити ці замки можна ключами.

НакладніЕлектромеханічні

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Вартість від 1000-1200 руб.

Збірка їх легше в порівнянні з врізними, встановлюють їх на двері зсередини. Зазвичай їх застосовують для дверей з металу або дерева.

За способом управління засувом:

Моторний клас

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Вартість від 600-1000 руб.

Дані замки досить надійні, термін служби довгий, але і найскладніші. Вони мають електромотор постійного струму — він відкриває засув. Якщо двері закриті, то засув віджати не вийде, завдяки тиску електричного приводу. Існують марки замків з декількома ригелями, багатофункціональними графіками роботи, в недолік входить час відкриття.

Соленоїдні замки

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Їх вартість може бути від 300 руб.

Працюють від електромагнітних обмоток. Засув, що є сердечником, втягується проходячи бар’єр, створюваний пружиною завдяки електромагнітному полю, що живиться від котушки. Ці замки мають порівняно невисоку вартість.

Замки взводного класу

Прихований замок на двері своїми руками. Установка електрозамка своїми руками

Вартість таких замків варіюється від 200 до 600 руб.

Замки застосовуються, щоб утримати двері закритими від пружин, вони зводяться під час закривання, а потім розблокуються за допомогою електроімпульса. Вони не потребують постійного живлення електрикою.

На що звернути увагу при виборі?

  1. при виборі електрозамка на вхідні двері потрібно звернути особливу увагу на функціонал, способи відкривання, закривання, клас конструкцій. Наприклад, якщо вибір зупинився на електромеханічному, слід знати, на яку саме двері буде вбудований замок. Даний замок буває правим, лівим і відкривається він всередину, назовні.
  2. електромагнітний ж набагато надійніше, спосіб відкриття у нього-дистанційний, а також він без труться деталей.

Встановлення та налаштування

Прихований замок на двері своїми руками. Установка електрозамка своїми рукамищоб правильно встановити електрозамок, слід врахувати всі моменти, а це ‒ зробити всі виміри, без будь-яких похибок, щоб нормально функціонували всі наявні пристрої. Обов’язково щільно затягнути всі наявні болти, щоб при відкритті і закритті вони не відгвинчувалися. Наступне що потрібно зробити-обов’язково протестувати сам замок.

Розташування пристрою може залежати від характеру будівлі. У разі застосування домофона з електромеханічним замком, можна застосовувати структуру з двома і більше панелями, якими можна управляти з усіх кімнат.

Для правильного налаштування електрозамка на вхідні двері перш потрібна обов’язкова консультація фахівця, тому що не на будь-які двері може підійти замок. Ціна може залежати від виду замку і від самих дверей. Обов’язково враховуються вимоги власника. У разі установки своїми руками, можна надіслати фото двері, але знову ж обов’язково проконсультуватися з професіоналами. Вони допоможуть вибрати правильне пристрій, дадуть всю потрібну інформацію, щоб правильно встановити електрозамок своїми руками.
