Останнім часом все більшою популярністю при виготовленні меблів користуються кутові з’єднання плитних матеріалів зі скосом «на вус». У цій статті наш друг-колега сергій новіков поділиться секретами виготовлення ось такого нестандартного стику-задирки.

На відміну від стику з гострим кутом, який по-перше досить травмонебезпечний, по-друге сам схильний до відколів і деформації при мінімальних впливах, такий варіант позбавлений перерахованих вище недоліків.

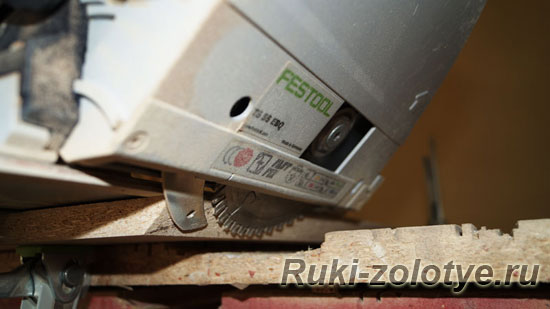

Отже, спочатку за допомогою пилки з шиною запилюємо сполучаються кромки під кутом 45 градусів. В принципі, це можна зробити і на розпилювальному верстаті, але погружная пила з шиною (в 2 проходу) щодо лдсп дає кращі результати.

Отже, у нас виходять дві деталі з стрими кутами, перейдемо безпосередньо до їх з’єднання.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Для посилення міцності стику нам знадобиться ламельний фрезер (думаю, що можна обійтися і звичайним, але зі спеціальними пристосуваннями (поки в голові тільки неясні намітки).
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

В вибрані ламельником пази вставляються ось такі плоскі меблеві шканти (ламелі).
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Вони не дають деталькам зміщуватися під час зміщення, а так само додають міцності підсумковому з’єднанню, занчітельно збільшуючи поверхню склеювання.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Промазуємо сполучаються поверхні клеєм (підійдуть будь-які пва-містять клеї).
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

З’єднуємо детальки і затискаємо струбцинами до повного висихання клею.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Після видалення струбцин на розі залишаються патьоки клею — їх можна не видаляти, тому що в подальшому вони відваляться самі.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Наступний крок- » це згладжування кута. Воно проводиться або кутовий фрезою (45 градусів), або циліндричної фрезою, але для цього фрезер повинен мати кутову базу.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Після зрізання кута виходить ось такий трапецієподібний профіль. Тепер наше завдання облагородити даний кут.можна, звичайно просто пофарбувати його або наліпити кромку, але кромка триматися буде не важливо, а при фарбуванні не вдасться отримати акуратну рівну поверхню.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Зріз необхідно зашпатлевать. В даному випадку застосовується автомобільна шпаклівка зі скловолокном (що було під рукою) але краще використовувати більш гомогенні суміші.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Знежирюємо, шпатлюемую поверхню. Розчин для цього не повинен містити воду.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Шпателем наносимо склад, втираючи його в пори і вирівнюючи.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Після остаточного висихання, остаточно загладжуємо поверхню шліфувальним брусочком з дрібно шкіркою.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Тепер фарбуємо його. Для цього підійде дешевенька аерозольна фарба.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Проклеюємо для захисту поверхні краю різу малярським скотчем і на 2-3 рази покриваємо фарбою.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Для додаткової стійкості і блиску розкриваємо його шаром акрилового лаку.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Патьоки лаку, що залишилися після його остаточного висихання, зрізаємо канцелярським ножем.
Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Начебто нічого складного, але результат дуже цікавий.

Для з’єднання дерев’яних деталей можна використовувати незліченну кількість з’єднань. Назви і класифікація столярно-теслярських з’єднань, як правило, істотно розрізняються в залежності від країни, регіону і навіть школи» деревообробки. Майстерність полягає в тому, щоб точність виконання забезпечила правильно діюче з’єднання, яке здатне витримувати призначені йому навантаження.

Початкові відомості

Категорії з’єднань

Всі з’єднання (в столярній справі вони називаються в’язками) дерев’яних деталей по області застосування можна розділити на три категорії (зарубіжний варіант класифікації):

  • ящикові;
  • рамні (рамкові);
  • для згуртовування / зрощування.

Шухлядні з’єднання використовуються, наприклад, у виготовленні висувних ящиків і пристрої шаф, рамні застосовуються у віконних рамах і дверях, а згуртовування/зрощування служить для отримання деталей збільшеного по ширині/довжині розміру.

Багато з’єднань можуть використовуватися в різних категоріях, наприклад, стикові з’єднання застосовуються у всіх трьох категоріях.

Підготовка матеріалу

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Навіть стругані пиломатеріали можуть потребувати деякої підготовки.

  • обріжте матеріал з запасом по ширині і товщині для подальшого стругання. Довжину поки не обрізайте.
  • виберіть кращу за якістю пласть — лицьову сторону. Стругайте її по всій довжині. Перевіряйте по повірочній лінійці.
    Після остаточного вирівнювання зробіть олівцем мітку лицьового боку.
  • стругайте лицьову-чисту-кромку. Перевіряйте повірочної лінійкою, а також косинцем щодо лицьового боку. Струганням вирівняйте покоробленность. Поставте мітку чистої кромки.
  • рейсмусом зробіть розмітку необхідної товщини по всіх крайках контуру деталі. Стругайте до цієї ризики. Перевіряйте повірочної лінійкою.
  • повторіть операцію для ширини.
  • тепер робіть розмітку довжини і власне з’єднань. Розмічайте від лицьового боку і чистої кромки.

Розмітка пиломатеріалів

При розмітці пиломатеріалів будьте уважні. Робіть достатні припуски на ширину пропилів, товщину стругання і виконання з’єднань.

Всі відліки ведіть від лицьового боку і чистої кромки, на які поставте відповідні мітки. У конструкціях рам і шаф ці мітки повинні дивитися всередину, щоб підвищити точність виготовлення. Для полегшення сортування і складання пронумеруйте деталі при їх виготовленні на лицьовій стороні так, щоб, наприклад, позначити, що сторона 1 з’єднується з торцем 1.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

При розмітці однакових деталей акуратно вирівняйте їх і робіть розмітку відразу на всіх заготовках. Це забезпечить ідентичність розмітки. При розмітці профільних елементів врахуйте, що можуть бути «праві» і «ліві» деталі.

Стикові з’єднання

Це найпростіші з столярно-теслярських з’єднань. Вони можуть входити в усі три категорії з’єднань.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Збірка

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Стикове з’єднання можна зміцнити цвяхами, забитими під кутом. Вбивайте цвяхи вразбежку.

Рівно обріжте кінці двох деталей і з’єднайте їх. Закріпіть цвяхами або шурупами. Перед етімможно на деталі нанести клей для посилення фіксації. З’єднання встик в рамних конструкціях можна посилити сталевою накладкою або хвилястою шпонкою із зовнішнього боку або дерев’яним бруском, закріпленим зсередини.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Наггельні / шкантові з’єднання

Дерев’яні нагелі — сьогодні їх все частіше називають шкантами — можна використовувати для посилення з’єднання. Ці вставні круглі шипи збільшують міцність на зсув (зріз), а за рахунок клею надійніше фіксують збірку. З’єднання з нагелями (шкантами) можуть використовуватися в якості рамних з’єднань (меблі), ящикових (шафи) або для згуртовування/зрощування (панелі).

Збірка нагельного з’єднання

1. Акуратно виріжте всі компоненти, точно дотримуючись розміри. Розмітьте положення поперечини на лицьовій стороні і чистої кромці стійки.

2. Розмітьте центрові лінії для нагелів на кінці поперечини. Відстань від кожного кінця має бути не менше половини товщини матеріалу. Для широкої поперечини може знадобитися більше двох нагелів.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Розмітьте центрові лінії для нагелів на торці поперечини і по косиннику перенесіть їх на стійку.

3. Покладіть стійку і поперечину лицьовою стороною вгору. По косинцю перенесіть центрові лінії на стійку. Пронумеруйте і позначте всі з’єднання, якщо стійок і перекладин більше однієї пари.

4. Перенесіть цю розмітку на чисту кромку стійки і торці поперечини.

5. Від лицьового боку рейсмусом прокресліть по центру матеріалу, що перетинає лінії розмітки. Так будуть розмічені центри отворів під нагелі.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Рейсмусом прокресліть центрову пінію, перетинаючи пінії розмітки, що покаже центри отворів під нагелі.

6. Електродрилем зі спіральним свердлом або ручним дрилем з перовим свердлом просвердлите отвори у всіх деталях. Свердло повинно мати центрове вістря і підрізувачі. Отвір поперек волокон повинно мати глибину приблизно в 2,5 діаметра нагеля, а отвір в торці — глибину, рівну приблизно з діаметрам. Для кожного отвору зробіть припуск 2 мм, на цю відстань нагель не повинен доходити до дна.

7. Зенковкой приберіть з верху отворів зайві волокна. Це також полегшить установку нагеля і створить простір для клею, що закріплює з’єднання.

Нагелі

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

У нагеля повинен бути поздовжній паз (зараз стандарнтние нагелі роблять з поздовжніми ребрами), по якому буде видалятися надлишок клею при складанніЗ’єднання. Якщо у нагеля немає паза, то плоско сострогать його з одного боку, що дасть той же результат. На торцях повинна бути фаска для полегшення складання і попередження пошкодження нагелем отвори. І тут, якщо у нагелів немає фаски, зробіть її напилком або зашліфуйте ребра їх торців.

Використання центриків для розмітки нагелів

Розмітьте і просвердлите поперечини. Вставте в отвори для нагелів спеціальні нагельні центрики. Вирівняйте поперечину по розмітці стійки і стисніть деталі разом. Вістря центриків зроблять позначки на стійці. Просвердлите по ним отвори. В якості альтернативи можна зробити з дерев’яного бруска шаблон, просвердлити в ньому отвори, зафіксувати шаблон на деталі і через отвори в ньому свердлити отвори під нагелі.

Використання кондуктора для нагельного з’єднання

Металевий кондуктор для нагельних з’єднань істотно полегшує розмітку і свердління отворів під нагелі. У ящикових з’єднаннях кондуктор можна використовувати на торцях, але він не буде діяти на пласті широких панелей.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Кондуктор для наггельних з’єднань

1. Розмітьте центрові лінії на лицьовій стороні матеріалу, в якому повинні бути отвори під нагелі. Виберіть відповідну направляючу втулку для свердла і вставте її в кондуктор.

2. Вирівняйте центрувальні мітки збоку кондуктора і зафіксуйте рухому опору направляючої втулки.

3. Встановіть кондуктор на деталь. Вирівняйте центрувальну зарубку по центровій лінії отвору під нагель. Затягти.

4. Встановіть на свердлі обмежувач глибини свердління в необхідному місці.

Згуртовування

Для отримання більш широкої дерев’яної деталі можна за допомогою нагелів з’єднати по кромці дві деталі однакової товщини. Складіть дві дошки широкими сторонами разом, точно вирівняйте їх кінці і затисніть цю пару в лещата. На чистій кромці проведіть перпендикулярні лінії, що позначають центрові лінії кожного нагеля. По середині кромки кожної дошки рейсмусом зробіть ризики поперек кожної раніше зазначеної центрової лінії. Точки перетину будуть центрами отворів під нагелі.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Нагепьное з’єднання акуратне і міцне.

З’єднання врубкою / врізкою

З’єднанням врубкою, врізкою або в паз називають кутові або серединні з’єднання, коли торець однієї деталі кріпиться до пласт і іншої деталі. Воно засноване на стиковому з’єднанні з вирізом під торець, зробленому в пласті. Використовується в рамних (каркаси будинків) або ящикових (шафи) з’єднаннях.

Типи з’єднань врубкой / врізкою

Основними типами з’єднань врубкой є тавровая врубка в потемок/полупотемок (часто цей термін замінюється терміном «впотай/вполупотай»), яка виглядає як стикове з’єднання, але міцніше, кутова врубка (кутове з’єднання) в чверть і кутова врубка в потемок/ полупотемок. Кутова врубка в фальц і кутова врубка в фальц з потемком / полупотемком робляться так само, але фальц робиться глибше — вибирається дві третини матеріалу.

Виконання врубки

1. Розмітьте паз на лицьовій пласти матеріалу. Відстань між двома лініями дорівнює товщині другої деталі. Продовжуйте лінії на обидві кромки.

2. Рейсмусом розмітьте глибину паза між лініями розмітки на крайках. Глибину зазвичай роблять від однієї чверті до однієї третини товщини деталі. Позначте відхідну частину матеріалу.

3. С-подібною струбциною надійно закріпіть деталь. Пропиляєте заплечики з відхідної сторони ліній розмітки на потрібну глибину. Якщо паз широкий, зробіть додаткові пропили у відході, щоб спростити вибірку матеріалу стамескою.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Пиляйте вппотную до лінії розмітки з боку відходу, роблячи проміжні пропили при широкому пазі.

4. Працюючи стамескою з обох сторін, видаліть зайвий матеріал і перевірте рівність дна. Для вирівнювання дна можна використовувати грунтубель.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Стамескою видаліть відхід, працюючи з обох сторін, і вирівняйте дно паза.

5. Перевірте пригонку, якщо деталь вставляється занадто туго, можливо, доведеться її підстрогати. Перевірте перпендикулярність.

6. З’єднання врубкой можна зміцнити одним з таких способів або їх поєднанням:

  • склеювання і затиск до схоплювання клею;
  • пригвинчування шурупами через пласть зовнішньої деталі;
  • прибивання цвяхами під кутом через пласть зовнішньої деталі;
  • прибивання цвяхами навскіс через кут.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

З’єднання врубкой досить міцне

З’єднання в паз і бічний гребінь

Це комбінація врубки в чверть і врубки в фальц. Воно використовується у виготовленні меблів і пристрої укосів віконних прорізів.

Виконання з’єднання

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

1. Торці зробіть перпендикулярними поздовжнім осям обох деталей. На одній деталі розмітьте заплечик, відмірявши від торця товщину матеріалу. Продовжіть розмітку на обох крайках і лицьовій стороні.

2. Розмітьте другий заплечик з боку торця, він повинен бути на відстані однієї третини товщини матеріалу. Продовжіть на обидві кромки.

3. Рейсмусом розмітьте глибину паза (третина товщини матеріалу) на крайках між лініями заплечиков.

4. Ножівкою з обушком пропиляєте заплечики до ризики рейсмуса. Видаліть відхід стамескою і перевірте вирівняність.

5. Рейсмусом з тією ж установкою розмітьте лінію на тильній стороні і на крайках другої деталі.

Поради:

  • з’єднання типу з’єднання в паз і бічний гребінь можна легко робити за допомогою фрезера і відповідного направляючого пристосування — або тільки для паза, або і для паза, і для фальца. Рекомендації по правильній роботі з фрезером дивись на с.35.
  • якщо гребінь входить в паз занадто туго, підстригайте лицьову (гладку) сторону гребеня або зашліфуйте шкіркою.

6. Від лицьового боку рейсмусом зробіть розмітку на крайках в сторону торця і на самому торці. Пропиляєте по лініях рейсмуса ножівкою з обушком. Не пиляйте занадто глибоко, так як це послабить з’єднання.

7. Працюючи стамескою з торця, видаліть відхід. Перевірте пригонку і при необхідності відкоригуйте.

З’єднання вполдерева

З’єднання вполдерева відносяться до рамних з’єднань, які використовуються для з’єднання деталей пластями або по кромці. З’єднання виконується вибіркою однакової кількості матеріалу з кожної деталі, так що вони з’єднуються врівень один з одним.

Типи з’єднань вполдерева

Можна виділити шість основних типів з’єднань вполдерева: поперечне, кутове, впотемок, кутове на вус, ластівчин хвіст і зрощування.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Виконання кутового з’єднання вполдерева

1. Вирівняйте торці обох деталей. На верхній стороні однієї з деталей проведіть лінію перпендикулярно крайкам, відступивши від торця на ширину другої деталі. Повторіть на нижній стороні другої деталі.

2. Встановіть рейсмус на половину товщини деталей і прокресліть лінію на торцях і крайках обох деталей. Позначте відхід на верхній стороні однієї і нижній стороні іншої деталі.

3. Затисніть деталь в лещата під кутом 45° (пласті вертикально). Акуратно пиляйте уздовж волокон впритул до рейсмусной лінії з боку відходу, поки пила не вийде на діагональ. Переверніть деталь і продовжите акуратно пиляти, поступово піднімаючи ручку пилки, поки пила не вийде на лінії заплечика на обох крайках.

4. Вийміть деталь з лещат і покладіть на пласть. Щільно притисніть її до цулагу і затисніть струбциною.

5. Пропиляєте заплечик до зробленого раніше пропила і видаліть відхід. Всі нерівності вибірки вирівняйте стамескою. Перевірте акуратність вирізу.

6. Повторіть процес на другій деталі.

7. Перевірте пригонку деталей і при необхідності порівняйте стамескою. З’єднання повинно бути прямокутним, врівень, без зазорів і люфтів.

8. З’єднання можна зміцнити цвяхами, шурупами, клеєм.

Кутові з’єднання на вус

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Кутові з’єднання на вус робляться за допомогою скоса торців і приховують торцеве волокно, а також естетично більше відповідають кутовому повороту декоративної накладки.

Типи кутових з’єднань на вус

Для виконання скосу торців в кутовому з’єднанні на вус кут, під яким зустрічаються деталі, ділиться навпіл. У традиційному з’єднанні цей кут становить 90°, тому кожен торець обрізається під 45°, але кут може бути і тупим, і гострим. У нерівномірних кутових з’єднаннях на вус з’єднуються деталі з різною шириною.

Виконання кутового з’єднання на вус

1. Розмітьте довжину деталей, маючи на увазі, що її слід відміряти по довгій стороні, так як скіс зменшить довжину всередині кута.

2. Визначившись з довжиною, розмітьте лінію під 45° — на кромці або на пласті в залежності від того, де буде різатися скіс.

3. Комбінованим косинцем перенесіть розмітку на всі бокиДеталь.

4. При ручному різанні використовуйте стусло і ножівку з обушком або ручну торцювальну пилу. Щільно притисніть деталь до задньої сторони стусла — якщо вона зрушиться, то скіс вийде нерівним, а з’єднання погано пригнаним. Якщо пиляєте просто від руки, стежте за процесом, щоб не відхилятися від ліній розмітки на всіх сторонах деталі. Торцювальна електропила, якщо вона у вас є, зробить дуже акуратний скіс.

5. Прикладіть дві деталі один до одного і перевірте пригонку. Підправити її можна, підстрогав рубанком поверхню скоса. Міцно зафіксуйте деталь і працюйте гострим рубанком, виставивши малий виліт ножа.

6. З’єднання слід збити цвяхами через обидві деталі. Для цього спочатку покладіть деталі на пласть і вбийте в зовнішню сторону скоса цвяхи так, щоб їх кінчики трохи здалися з скосів.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Наживіть цвяхи в обох деталях, так щоб кінчики трохи вивітрювалися з поверхні скоса.

7. Нанесіть клей і щільно стисніть з’єднання так, щоб одна деталь трохи виступала — перекривала іншу. Спочатку забийте цвяхи в виступаючої деталі. Під ударами молотка при забиванні цвяхів деталь трохи зрушиться. Поверхні повинні вирівнятися. Прибийте другу сторону з’єднання і втопите капелюшки цвяхів. Перевірте прямокутність.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Спочатку забийте цвяхи в виступаючу деталь, і вплив молотка зрушить з’єднання в потрібне положення.

8. Якщо через нерівності виконання вийшов маленький зазор, пропрасуйте з’єднання з обох сторін круглим стрижнем викрутки. Це посуне волокна, які і закриють зазор. Якщо щілина занадто велика, то або доведеться переробити з’єднання, або закрити зазор шпаклівкою.

9. Для посилення кутового з’єднання на вус можна вклеїти всередину кута дерев’яний брусок, якщо його не буде видно. Якщо важливий зовнішній вигляд, то з’єднання можна зробити на вставний шип або закріпити його шпонками з шпону. Усередині плоских з’єднань можна використовувати нагелі або ламелі (стандартні плоскі вставні шипи).

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Зрощування на вус і з’єднання з прирізкою

Зрощування на вус з’єднує кінці деталей, розташованих на одній прямій, а з’єднання з прирізкою використовується, коли треба з’єднати дві профільні деталі під кутом один до одного.

Зрощування на вус

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

При зрощуванні на вус деталі з’єднуються однаковими скосами на торцях таким чином, що однакова товщина деталей залишається незмінною.

З’єднання з прирізкою

З’єднання з прирізкою (з підрізуванням, з пригонкой) використовується, коли треба з’єднати в кутку дві деталі з профілем, наприклад, два плінтуса або карниза. Якщо деталь зрушиться в процесі її кріплення, то зазор буде менш помітний, ніж при кутовому з’єднанні на вус.

1. Закріпіть на місці перший плінтус. Присуньте до нього впритул другий плінтус, розташований уздовж стіни.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Закріпіть перший плінтус на місці і притисніть до нього другий плінтус, вирівнявши його уздовж стіни.

2. Проведіть по профільній поверхні закріпленого плінтуса маленьким дерев’яним бруском з притиснутим до нього олівцем. Олівець залишить на розмічається плінтусі лінію розмітки.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Бруском з притиснутим до нього олівцем, приставленим вістрям до другого плінтуса, проведіть по рельєфу першого плінтуса, і олівець розмітить пінію відрізу.

3. Ображати по лінії розмітки. Перевірте пригонку і при необхідності підправте.

Складні профілі

Покладіть перший плінтус на місце і, помістивши другий плінтус в стусло, зробіть на ньому скіс. Лінія, утворена профільною стороною і скосом покаже необхідну форму. Ображати по цій лінії лобзиком.

З’єднання в вушко

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

З’єднання в вушко використовуються, коли потрібно з’єднати пересічні деталі, розташовані «на ребрі», або в кутовому, або в серединному варіанті (наприклад, кут віконного палітурки або там, де ніжка столу з’єднується з поперечиною).

Типи з’єднань в вушко

Найпоширенішими типами з’єднань в вушко є кутове і таврове (т-образне). Для міцності з’єднання треба склеювати, але можна зміцнити його нагелем.

Виконання з’єднання в вушко

1. Зробіть розмітку так само, як для, але розділіть товщину матеріалу на три, щоб визначити одну третину. Позначте відхід на обох деталях. На одній деталі треба буде вибрати середину. Цей паз називається вушком. На другій деталі видаляються обидві бічні частини матеріалу, а решта середня називається шипом.

2. Пропиляєте уздовж волокон до лінії заплечиков уздовж ліній розмітки з боку відходу. Ножівкою з обушком випиляєте заплечики, і вийде шип.

3. Працюючи з двох сторін, виберіть матеріал з вушка стамескою / долотом для пазів або лобзиком.

4. Перевірте пригонку і при необхідності підправте стамескою. Нанесіть клей на поверхні з’єднання. Перевірте прямокутність. С-подібною струбциною затисніть з’єднання на час затвердіння клею.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

З’єднання шипом в гніздо

З’єднання шипом в гніздо, або просто шипові з’єднання, використовуються, коли дві деталі з’єднуються кутом або при перетині. Це, ймовірно, найміцніше з усіх рамних з’єднань в столярно-теслярській справі, і воно використовується при виготовленні дверей, віконних палітурок і меблів.

Типи з’єднань шипом в гніздо

До двох основних видів шипових з’єднань відносяться звичайне з’єднання шипом в гніздо і з’єднання ступінчастим шипом в гніздо (вполупотемок). Шип і гніздо складають приблизно дві третини ширини матеріалу. Розширення гнізда робиться з одного боку паза (полупотемок), і в нього вставляється сходинка шипа з його відповідної сторони. Полупотемок допомагає попередити вивертання шипа з гнізда.

Звичайне з’єднання шипом в гніздо

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

1. Визначте положення з’єднання на обох деталях і зробіть розмітку на всіх сторонах матеріалу. Розмітка показує ширину перетинає деталі. Шип буде на торці поперечини, а гніздо пройде через стійку. Шип повинен мати невеликий припуск по довжині для подальшої зачистки з’єднання.

2. Підберіть стамеску максимально близьку за розміром до третини товщини матеріалу. Встановіть рейсмус за розміром стамески і розмітьте гніздо в середній частині стійки між раніше нанесеними лініями розмітки. Працюйте від лицьової сторони. При бажанні можна встановити розчин рейсмуса на третину товщини матеріалу і працювати їм з обох сторін.

З. Таким же чином розмітьте шип на торці і обох сторонах до розмітки заплечиків на перекладині.

4. Затисніть в лещатах допоміжну опору у вигляді дерев’яного обрізка досить високо, щоб можна було прикріпити до нього стійку, повернену «на ребро». Закріпіть на опорі стійку, розташувавши струбцину поруч з розміткою гнізда.

5. Виріжте стамескою гніздо, зробивши припуск всередину приблизно на 3 мм від кожного її кінця, щоб не пошкодити краю при вибірці відходу. Тримайте стамеску рівно, зберігаючи паралельність
Її кромки площини стійки. Перший рез зробіть строго вертикально, розташувавши скіс заточування в сторону середини гнізда. Повторіть з іншого кінця.

6. Зробіть кілька проміжних різів, тримаючи стамеску під невеликим кутом і скосом заточування вниз. Виберіть відхід, діючи стамескою як важелем. Заглибившись на 5 мм, зробіть ще різи і виберіть відхід. Продовжуйте приблизно до половини товщини. Переверніть деталь і працюйте таким же чином з іншого боку.

7. Після видалення основної частини відходу зачистите гніздо і зріжте залишений раніше припуск до ліній розмітки з кожного боку.

8. Проріжте уздовж волокон шип, ведучи ножівку з обушком по лінії розмітки з боку відходу, і виріжте заплечики.

9. Перевірте пригонку і при необхідності підправте. Заплечики шипа повинні акуратно примикати до стійки, з’єднання повинно бути перпендикулярним і не мати люфту.

10. Для закріплення можна вставити клини з обох сторін шипа. Зазор для цього робиться в гнізді. Працюючи стамескою з зовнішньої сторони гнізда, розширте приблизно дві третини глибини з ухилом 1: 8. Клини робляться з таким же ухилом.

11. Нанесіть клей і щільно стисніть. Перевірте прямокутність. Нанесіть клей на клини і вженете їх на місце. Відпиляєте припуск шипа і видаліть надлишок клею.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Інші шипові з’єднання

Шипові з’єднання для віконних палітурок і дверей дещо відрізняються від шипових з’єднань вполупотемок, хоча техніка виконання така ж. Всередині проходить фальц і / або накладка для скла або фільонки (панелі). При виконанні з’єднання шипом в гніздо на деталі з фальцем площину шипа робіть на одній лінії з кромкою фальца. Один із заплечиков поперечини робиться довше (на глибину фальца), а другий коротше, щоб не перегороджувати фальц.

Шипові з’єднання для деталей з накладками мають заплечик, виконаний з прирізкою, щобВідповідати профілю накладки. В якості альтернативи можна зняти накладку з кромки гнізда і зробити скіс або прирізку відповідно до відповідної деталлю.
Інші різновиди з’єднань шипом в гніздо:

  • боковим шипом — при виготовленні дверей.
  • потайним скошеним шипом вполупотемок — зі скошеною сходинкою) — щоб приховати шип.
  • шипом впотемок — сходинки шипа з двох його сторін) — для относітельношіроких деталей, таких як нижня обв’язка (брусок) двері.

Всі ці з’єднання можуть бути наскрізними, а можуть бути і глухими, коли торець шипа не буде видно зі зворотного боку стійки. Їх можна зміцнювати клинами або нагелями.

Згуртування

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Знайти широку високоякісну деревину стає все важче, і вона дуже дорога. До того ж такі широкі дошки схильні до дуже великих усадочних деформацій, що ускладнює роботу з ними. Для з’єднання вузьких дощок по кромці в широкі панелі для стільниць або кришок верстата використовують згуртовування.

Підготовка

Перед початком безпосередньо згуртовування необхідно виконати наступне:

  • по можливості підберіть дошки радіального розпилювання. Вони менш схильні до усадочних деформацій, ніж пиломатеріали тангенціальної розпилювання. Якщо використовуються дошки тангенціальної розпилювання, то їх ядрову сторону кладіть по черзі в одну і іншу сторону.
  • намагайтеся не згуртовувати матеріали з різними способами розпилювання в одну панель.
  • ні в якому разі не згуртовуйте дошки з різних порід деревини, якщо вони не просушені належним чином. Вони будуть давати різну усадку і тріскатися.
  • по можливості розташовуйте дошки волокнами в одному напрямку.
  • перед згуртовуванням обов’язково обріжте матеріал за розміром.
  • використовуйте тільки клей хорошої якості.
  • якщо деревина буде поліруватися, підбирайте текстуру або колір.

Згуртовування на гладку фугу

1. Викладіть всі дошки лицьовою стороною вгору. Для полегшення подальшої збірки позначте кромки безперервної олівцевої лінією, проведеної по стиках під кутом.

2. Прострогать рівні кромки і перевірте пригонку до відповідних сусідніх дошках. Кожен раз вирівнюйте торці або олівцеві лінії.

3. Переконайтеся у відсутності зазорів і площинності всієї поверхні. Якщо стиснути зазор струбциною або зашпаклювати його, з’єднання згодом розтріскається.

4. При струганні коротких деталей затисніть дві в лещата лицьовими сторонами разом і стругайте обидві кромки одночасно. Витримувати прямоугольность крайок не доведеться, так як при стикуванні вони взаємно будуть компенсувати свій можливий нахил.

5. Зробіть підготовку, як для стикового з’єднання, і нанесіть клей. Стисканням з притиранням з’єднайте дві поверхні, видавивши надлишок клею і допомагаючи поверхонь як би «присмоктуватися» один до одного.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Інші способи згуртовування

Інші з’єднання згуртовуванням з різним посиленням готуються таким же чином. До них відносяться:

  • з нагелями (шкантами);
  • в паз і гребінь;
  • в чверть.

Склеювання і фіксація затискачами

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Склеювання і фіксація склеєних деталей є важливою частиною деревообробки, без якої багато виробів втратять міцність.

Клеї

Клей підсилює з’єднання, скріплюючи деталі так, що їх не можна легко роз’єднати. При роботі з клеями обов’язково надягайте захисні рукавички і виконуйте рекомендації щодо заходів безпеки на упаковці. Очищайте виріб від надлишку клею до його схоплювання, оскільки він може тупити ніж рубанка і засмічувати абразив шкурки.

Пва (полівінілацетат)

Клей пва — це універсальний клей для деревини. У ще вологому стані його можна стерти змоченою водою ганчіркою. Він прекрасно склеює нещільно прилеглі поверхні, не вимагає тривалої фіксації для схоплювання і схоплюється приблизно за годину. Пва дає досить міцне з’єднання і приклеюється майже до будь-якої пористої поверхні. Дає постійне з’єднання, але не є термостійким і вологостійким. Наносите пензлем, а при великих поверхнях розведіть водою і наносите малярським валиком. Оскільки клей пва має водну основу, то при схоплюванні дає усадку.

Контактний клей

Контактний клей склеює безпосередньо після нанесення і з’єднання деталей. Нанесіть його на обидві поверхні і, коли клей стане сухим на дотик, з’єднайте їх. Він використовується для шаруватого пластику (ламінату) або шпону до дсп. Фіксації не потрібно. Зчищається розчинником. Контактний клей вогненебезпечний. Працюйте з ним в добре вентильованому приміщенні, щоб знизити концентрацію випарів. Не рекомендується для зовнішніх робіт, так як не є вологостійким і термостійким.

Епоксидний клей

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Епоксидний клей-найміцніший з клеїв, що застосовуються в деревообробці, і найдорожчий. Це двокомпонентний клей на основі смоли, він не дає усадки при схоплюванні і розм’якшується при нагріванні і не повзе під навантаженням. Водостійкий і склеює майже всі матеріали, як пористі, так і гладкі, за винятком термопластиків, наприклад, полівінілхлориду (пвх) або плексигласу (органічного скла). Придатний для зовнішніх робіт. У незастиглому вигляді може видалятися розчинником.

Термоклей

Термоплавкий безрозчинний клей склеює майже все, включаючи багато пластики. Зазвичай продається у вигляді клейових паличок, які вставляються в спеціальний електричний пістолет для склеювання. Нанесіть клей, з’єднайте поверхні і стисніть на зо секунд. Фіксації не потрібно. Зчищається розчинниками.

Затискачі для фіксації

Затискачі бувають різноманітних конструкцій і розмірів, більшість з яких називається струбцинами, проте зазвичай потрібно всього пара різновидів. Обов’язково розміщуйте між затискачем і виробом прокладку з деревних відходів, щоб уникнути вм’ятин від прикладається тиску.

Техніка склеювання і фіксації

Перед склеюванням обов’язково зберіть виріб «насуху» — без клею. Зафіксуйте при необхідності, щоб перевірити з’єднання і габаритні розміри. Якщо все нормально, розберіть виріб, розташовуючи деталі в зручному порядку. Розмітьте склеюються площі і приготуйте затискачі з розведеними губками/упорами на потрібну відстань.

Збірка рами

Рівномірно пензлем розподіліть клей на всі поверхні, що склеюються і швидко зберіть виріб. Видаліть надлишок клею і зафіксуйте збірку затискачами. Рівномірним тиском стисніть з’єднання. Затискачі повинні розташовуватися перпендикулярно і паралельно поверхонь вироби.

Затискачі розташовуйте якомога ближче до з’єднання. Перевірте паралельність перекладин і при необхідності вирівняйте. Заміряйте діагоналі — якщо вони однакові, то прямоугольность вироби витримана. Якщо ні, то несильний, але різкий удар по одному кінця стійки може вирівняти форму. При необхідності поправте затискачі.

Якщо рама не лягає плоско на рівну поверхню, то підстукайте виступаючі ділянки киянкою через дерев’яний брусок в якості прокладки. Якщо це не допоможе, можливо, доведеться послабити затискачі або затискачами зафіксувати дерев’яний брусок поперек рами.

Врубка вполдерева-простий і надійний спосіб з’єднати дві однакові деталі під прямим кутом. Цей метод стане в нагоді при створенні кутових, хрестових і т-образних з’єднань. Зробивши розмітку і вибравши в кожній деталі половину матеріалу по товщині, ви отримаєте акуратне і міцне з’єднання, яке стане незамінним при складанні рам і конструкцій з бруса.

Врубку вполдерева виробляють різними способами: з використанням фрезера, циркулярної або стрічкової пилки. Ми ж розповімо, як створювати ідеально щільні з’єднання, використовуючи класичний набір ручних інструментів.

Інструменти

  • столярний косинець;
  • розмічальний рейсмус;
  • олівець або розмічальний ніж;
  • обушкова пила;
  • широка столярна стамеска.

Кутові з’єднання вполдерева своїми руками

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Кутова врубка вполдерева – внахлестку) — найбільш поширений тип рамного з’єднання. Його логіка гранично проста: на кінцях обох деталей вирізують поглиблення (фальци) по ширині відповідної деталі. Фальц утворює грань і заплечик – вони повинні бути ідеально рівними і строго перпендикулярні один одному. У якісному з’єднанні поверхні обох деталей щільно підігнані і утворюють стик без найменших зазорів.

Розмітка з’єднання

Створіть розмітку під вибірку фальца. Для цього використовуйте столярний косинець, рейсмус і розмічальний ніж.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Відміряйте довжину грані по ширині сполучається деталі. Прокресліть лінії розмітки на крайках. Встановіть рейсмус на половину товщини деталі і зробіть бічну розмітку.

Рада! створюючи столярні з’єднання своїми руками, замість олівця використовуйте гострий розмічальний ніж. Він забезпечить високу точність розмітки і відсутність слідів на готовій деталі. При цьому поглиблена лінія стане зручною стартовою позицією для стамески або обушкової пили.

Вирізання фальца

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Використовуючи обушковую пилу, відпиляєте відхідну частину на кожній деталі, акуратно слідуючи по розмітці без сильних натисків і ривків.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

За допомогою широкої стамески зачистите грань і заплечик, домігшись максимально щільного прилягання деталей.

Т-подібне (таврове) з’єднання

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Таврове з’єднання внахлестку-це ще одна варіація запила вполдерева, яке широко використовують при створенні рамних конструкцій. В цьому випадку кінець однієї деталі примикає до середини другої. На першій вирізують фальц (за аналогічною схемою, як в кутовому з’єднанні), а на другий посадковий паз. Нижче запропонована одна зі схем його створення такого паза вручну.

Зробіть розмітку на лицьовій стороні, орієнтуючись на ширину відповідної деталі.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Використовуючи рейсмус і косинець, нанесіть розмітку на кромках.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Зробіть пропили в відхідної частини. Вони полегшать подальшу вибірку стамескою.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Широкої столярної стамескою зніміть відхід. Знімайте пошарово, рухаючись від центру до країв.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Виконайте зачистку паза. Грань і заплечики повинні бути ідеально рівними і сходитися строго під прямим кутом. Це забезпечить максимально щільне прилягання деталей.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

До питання про фіксацію

Столярні з’єднання вполдерева не мають механічного зв’язку, тому їх закріплюють за допомогою склейки. Про те, і ми детально поговорили в попередніх матеріалах.

На час висихання конструкція повинна бути зафіксована струбцинами. Ставлячи затискачі, переконайтеся, що їх тиск розподіляється рівномірно. Неправильно встановлена струбцина може деформувати деталі або порушити підгонку з’єднання.

На відміну від рамних конструкцій колоди або брус зміцнюють за іншою технологією. В цьому випадку для фіксації з’єднання використовують шурупи, шканти або нагелі.

склейка з’єднань на вус

Отримати гарне з’єднання на вус на рамках досить складно. Коли ви склеюєте і затискаєте кути, деталі завжди зміщуються.

Я знайшов просте рішення. До склеювання з заднього боку рамки фіксую кути однією або двома дужками (рис. 1).

Дужки дозволяють розкрити передню сторону стику і ввести в нього клей (рис. 2). Крім того, при затягуванні струбцин вони утримують кути вирівняними (рис. 3). Коли клей застигне, дужки легко видаляються.

як позбутися від підрізування

Незалежно від того, як відрегульований рейсмусовий верстат, кінці дощок завжди виходять підрізаними глибше, ніж треба.

Щоб зменшити відхід, до оброблюваної деталі я додаю рейки, якими можна пожертвувати. Вони приблизно на 150 мм довше заготовки, тому їм дістається вся підрізування. Ці рейки з боків робочої деталі фіксуються маленькими краплями термоплавкого клею, а потім «сендвіч» попускається через верстат. Коли оброблювана деталь прострогана в розмір, допоміжні рейки легко видалити.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

кондуктор власників полиць

При установці полиць багато часу йде на розмітку і свердління отвору для їх опор. Робити це треба дуже точно. Тому, щоб обійтися взагалі без вимірів, я використовую просте пристосування. Воно являє собою дерев’яний кондуктор з чотирма отворами. У два з них вставлені шканти в якості напрямних.

Спочатку в стінці просвердлите два отвори. Потім вставте в них шканти і використовуйте пристосування для свердління двох наступних отворів. Потім переставте кондуктор в тільки що просвердлені отвори, підготуйте наступну пару отворів і так далі. В результаті всі отвори будуть просвердлені на однаковій відстані один від одного.

заслінка для колектора пилозбірника

Нещодавно для майстерні я придбав колектор для збору пилу. З ним зручно працювати, якщо додати заслінку, яку вирішив зробити з фанери (див. Виготовлення заслінки почав з випилювання двох шматків фанери товщиною 20 мм з отворами діаметром, рівним зовнішньому діаметру труб.

Між фанерними пластинами вставив прокладки товщиною 3 мм, які створили зазор для заслінки. Потім на клеї і тшурупах зібрав всю конструкцію. Ковзаючу заслінку зробив товщиною 3 мм. До її верхнього кінця приклеїв ручку з дерева, а в нижній — ввернув шуруп, що не дає заслінці випасти назовні у відкритому положенні.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

Потім відрізав і встановив у фанері два обрізка від труби колектора пилозбірника так, щоб вони були врівень з внутрішніми ребрами отворів у фанері.

Кутомір

Я багато працюю з лобзиком, і при цьому часто доводиться змінювати нахил його столика. Але найпростіша шкала під ним не дуже точна і важко читати. Тому з дешевого пластмасового транспортира я зробив кутомір. Це дерев’яний блок з прикріпленим збоку транспортиром (мал. 1). Обрізок дроту, повішений в центрі, показує кут нахилу (мал . 2). При роботі з кутоміром спочатку от’юстіруйте транспортир так, щоб стрілка-зволікання показувала 90°, а потім вимірюйте нахил столика.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

заточка v-подібної стамески

У порівнянні зі звичайною стамескою заточка інструменту для різьблення по дереву трохи складніше.

Заточка лицьових сторін. Заточка v-образного інструменту починається з фаски на лицьовій стороні і аналогічна заточенню звичайної стамески. Так як у v-образного інструменту дві сходяться під кутом боку, треба заточити обидві.

Використовуйте брусок середньої зернистості з водою або маслом. При заточуванні тримайте стамеску під кутом приблизно 20°-25° і рухайте її короткими ходами назад і вперед уздовж бруска (рис. 1). Необхідно домогтися однакової заточки обох сторін. Для цього робіть кілька проходів з одного боку, потім — стільки ж проходів з іншого. Після заточування ви побачите маленький задирок, що проходить поперек кожної внутрішньої сторони. Видаліть його поліруванням внутрішньої сторони різця на шкіряному ремені.

Видалення гачка .

Коли задирок видалений, на зовнішньому кутку залишається маленький гачок (мал. 2а). Якщо ви не видалите його, інструментом буде важко керувати. Видаліть гачок послідовним обертанням кінчика стамески назад і вперед поперек бруска середньої зернистості (мал. 2).

Полірування. Полірування видаляє крихітні зазубринки на ріжучій кромці, де сходяться зовнішня і внутрішня сторони. Видаливши зазубринки, ви зробите інструмент набагато гостріше. Щоб відполірувати кромку, на шкіряний ремінь нанесіть трохи пасти гоі і повторіть кроки заточування (мал. 3).

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

установка механізму висування ящика

Дерев’яні санчата-традиційні, але вони можуть прогинатися під великим навантаженням, якщо ящик в буфеті, наприклад, заповнений столовими приборами. Повністю висуваються кулькові і роликові механізми не заїдають і дозволяють легко діставати предмети, що лежать біля задньої стінки. Механізм повного висунення повинен бути змонтований з встановленими на однаковій висоті напрямними санчатами. У буфеті це зробити складно, так як кромки напрямних санчат зазвичай заокруглені, і тому відсутня «точка відліку».

У буфеті монтажні перемички для ящиків можна прикріпити до кришки, а не до бічних стінок. Тому до нижньої межі перемички треба притиснути планку так, щоб утворився виступ. Після установки напрямних на місце вони виявляються точно врівень з нижнім ребром перемичок і на одному рівні.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

як зробити прямі кути

Зазвичай планки окантовки кріпляться до вже зробленого корпусу-треба тільки приклеїти і притиснути їх струбцинами на місце.

На буфет я додав вертикальні окантовки до бічних стінок до того, як зібрав корпус. І замість з’єднання встик випиляв з’єднання паз / шип, щоб підвищити міцність і утримати деталі вирівняними при затисненні струбцинами.

Утримати деталі вирівняними — не те ж саме, що зберегти між ними прямий кут. Проблема не в з’єднанні, а в струбцинах. Якщо струбцини неточно сфокусовані на з’єднанні, вони прагнуть відхилити окантовку від прямого кута (рис. 1).

Одне з рішень проблеми — переконатися, що струбцини точно зцентровані. Але кращий спосіб — в кут збірок вставити притискні блоки (мал. 2). Тоді збірка автоматично опиниться під прямим кутом до бічних стінок.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

випилювання об’ємних панелей

Випилювання довгих бічних сторін панелей — не проблема. Але випилювання коротких кінців шириною менше 150 мм викликає труднощі.

При подачі коротких кінців панель нестійка, особливо колиМіж лінійкою і диском опорна поверхня всього 5 мм.щоб щільно притиснути деталь до поздовжньої лінійки, руки повинні проходити дуже близько до диска.

До поздовжньої лінійки прикріпіть високу допоміжну лінійку. Потім встановіть панель на пилу і щільно притисніть її.

Потім, утримуючи плиту на місці, ручними лещатами притисніть пару дерев’яних планок до панелі так, щоб вони плоско лягли на верхню грань допоміжної лінійки. Цим ви забезпечите собі додаткову опору.

зачистка фасок

При випилюванні об’ємних панелей на циркулярці на скосах часто залишаються сліди від диска. Найшвидший спосіб видалити їх-використовувати зачисний блок з кромкою, що збігається з заплечиком поля панелі.

Ніжна сосна

Сосна-м’яка порода деревини, до якої потрібен особливий підхід. Багато труднощів виникає при шліфуванні і обробці сосни. Вона легко проминається. Для переміщення великих виробів використовуйте лист фанери-ставте виріб на фанеру, а не на бетонну підлогу. Цим ви охороните кінці дощок від сколювання.

Більшість подряпин можна швидко зачистити. А вм’ятини-видалити за допомогою гарячої праски і вологої ганчірки, так як деревина вбирає вологу з пари, і вм’ятини зникають.

Перед обробкою сосни переконайтеся, що диск циркулярки — гострий: тупий диск рве м’які волокна, а не ріже їх. Зверніть увагу на засмоленість диска. Під час запила смола створює великий опір. Видалити нашаровується смолу можна, промивши диск побутовим очищувачем.

При свердлінні сосни перший прохід треба робити ручним дрилем, переключеної на реверс. В цьому випадку зуби на свердлі проскрібають зовнішній діаметр отвору, тонко зрізуючи волокна деревини.

Волокна деревини сосни можна розірвати не тільки при розпилюванні і свердлінні, але і при видаленні висохлого клею, особливо якщо його зскрібати. Не наносите занадто багато клею на з’єднання і будь-який надлишок клею зачищайте відразу до його повного застигання.

Зачистка сосни має власні специфічні особливості. Зазвичай для цього використовують шлифмашинку. Але вона залишає на сосні майже невидимі спіральні позначки. Тому закінчуйте зачистку своїх виробів вручну.

Використовуйте зачисний блок. Якщо зачищати без блоку, ви видалите більше молодої деревини, так як вона м’якше, і в результаті вийде хвиляста, а не гладка поверхня.

При обробці сосни необхідно враховувати дві речі. По-перше, сосна нерівномірно вбирає морилку, тому на деревині виходять темні плями. Спробуйте спочатку знесмолити деревину, що вирівняє поглинання морилки. По-друге, якщо можливо, вибирайте світлі морилки. Вони не так сильно, як темні, підкреслюють вм’ятини, зламані волокна або спіральні позначки.

Стіл для ручної циркулярної пилки своїми руками-клаптева ковдра. Секрети виготовлення рамних зєднань вполдерева як зробити прямі кути

поздовжнє розпилювання поперечно покороблених дощок

Такі дошки можна поздовжньо розпиляти двома способами, і у обох є свої переваги і недоліки.

Дошка лежить увігнутою стороною вниз. При поздовжньому розпилюванні дошки в такому положенні вона спирається на два ребра. Тому при виконанні більшості запилів дошка лежить стійко. Але проблеми можуть виникнути на останніх сантиметрах запила. Коли ви закінчуєте запив, обрізок між лінійкою і диском може впасти вниз і застрягти біля диска. Щоб зменшити ризик, на останніх сантиметрах запила швидко подайте вперед оброблювану деталь.

Дошка лежить увігнутою стороною вгору. У цьому варіанті в кінці запила не буде небезпеки заклинювання. Але сама дошка виявиться менш стійкою під час всього запила.

Можливо, найкращий (і найбезпечніший) спосіб поздовжньо розпиляти поперечно покороблену дошку і уникнути віддачі — використовувати не циркулярку, а стрічкову пилу.

Обійдемося без дрилі

Щоб зібрати меблі, потрібно просвердлити безліч отворів для установки фурнітури, або присадки, як кажуть професіонали. Причому ця робота вимагає високої точності. Інакше яка ж це буде збірка? один розлад! якщо взагалі вона відбудеться.

Просто взяти в руки дриль і почати свердлити деталі — цей варіант відпадає відразу. Вісь отвору повинна бути строго в заданих площинах. Особливо складно ця умова виконати при свердлінні торця деталі-наприклад, полки.

1. Як варіант можна використовувати кондуктор. Я працюю з кондуктором від фірми kwb, він продається в будівельних супермаркетах. Пристосування дозволяє свердлити отвори різних діаметрів на заданій відстані від краю кромки. Для початківця мебляра або досвідченого, але працює на видаленні від майстерні, таке пристосування цілком підійде. Але постійно так працювати не можна. Це не справа-носити весь день в руці інструмент, та ще намагатися утримувати рівно деталь, що стоїть на ребрі! все це втомлює і веде до зниження якості роботи. Вихід тут один-організувати свою працю так, щоб деталь лежала на робочому столі. А інструмент, що виконує свердління, на ньому стояв. Оператору залишиться лише класти на стіл деталі в заданому положенні і рухати інструмент вперед-назад.

Виходячи з цих вступних, я зробив просте пристосування (верстат), який, як мені здається, стане в нагоді не тільки професіоналам, але і домашнім майстрам, у яких обмежений час для занять улюбленою справою. Промисловість, наскільки мені відомо, поки не додумалася до такого потрібного пристрою.

2. Для верстата пристосував двигун від точила. Правда, крок різьби вала двигуна і патрона від дрилі виявилися різними. Довелося скористатися послугами токаря. Двигун точила-асинхронний. У порівнянні з дрилем він працює майже безшумно. А через відсутність елементів, що працюють з тертям, — колектора і щіток — термін служби його значно збільшується.

3. Основа верстата-конструкція з лдсп від старої шафи. Двигун встановлений на підошву з фанери, знизу якої закріплені два алюмінієвих швелера. Завдяки цим санчатах і пазах під них, сформованим на столі брусками з лдсп, двигун може переміщатися тільки вперед-назад щодо робочого столу, на якому встановлюється деталь.

4. Упор з алюмінієвої квадратної труби виконує додатково і функцію каналу для видалення стружки і пилу. До нього підключається пилосос. Відстань від осі свердла до поверхні робочого столу — 8 мм.цього достатньо для присадки всієї фурнітури. Якщо потрібно більше значення-достатньо лише підкласти під підошву двигуна пару смужок заданої товщини.

5. Свердління точних отворів під шканти в кромці деталі.

Інструмент для майстрів і майстринь, і товари для дому дуже дешево. Безкоштовна доставка. Рекомендуємо-перевірено 100% є відгуки.

Нижче інші записи по темі » як зробити своїми руками — домогосподарину!»

  • зручне пристосування для складання одягу щоб… Як зробити браслет зі звичайної…
  • як зробити нічний світильник своїми…
  • як зробити корисну вішалку для…
