Здравствуйте. Сьогодні я хочу розповісти про те, як я зробив з не потрібною мені болгарки відрізний верстат. Мені часто доводиться різати труби. Особливо, профільні. Хто це робив, знає, що відрізати рівно профільну трубу болгаркою досить складно. Це займає багато часу-доводиться за допомогою кутника отчерчивать під прямий кут кожну сторону, потім акуратно прорізати по одній грані. І все одно, буває, що одна сторона виходить на півміліметра коротше, і потім, при зварюванні тонкий метал стінки в цьому місці починає горіти через нещільного прилягання. В ідеалі рівно можна відрізати тільки за один рез. А для цього потрібен відрізний верстат.

У мене була не потрібна мені ушм «dwt ws-180s». Її мені віддали безкоштовно через несправність-відірвалася крильчатка ротора і болгарка заклинила. Господар хотів її викидати і запропонував віддати мені її на запчастини безкоштовно. Я відремонтував ротор, замінив щітки та підшипники.

Але виявилося, що така болгарка мені не потрібна. Вона дуже важка і масивна для 180-го кола. Потужності там вистачає і для 230-го (2200 вт), але, чомусь, виробник обладнав її захистом саме під 180-й коло. Тому вона у мене кілька років висіла в майстерні незатребувана-у мене є легша «180-ка». Я збирався переробити захист під 230-й коло (тоді вона стане в нагоді для робіт по бетону, наприклад), але так і не зібрався!)))). Адже 230-я у мене теж є…

І ось мені прийшла в голову думка купити для неї станину і зробити відрізний стаціонарний верстат. Але розглянувши покупні варіанти, я виявив, що вони, в більшості своїй, не володіють достатньою жорсткістю, а значить, і точністю! тому, я прийшов до висновку, що потрібно зробити самому.

Що мені знадобилося:
1. Власне ушм.
2. Куточок сталевий 50 на 50 і 40 на 40.
3. Обрізок водопровідної труби ду32-3,5
4. Обрізок водопровідної труби ду-25
5. Підшипник 6202 (2 шт)
6. Підшипник опорний.
7. Шпилька м14.
8. Профільні труби 15 на 15, 20 на 20, 25 на 25
9. Болти і гайки м6, м8, м14.
10. Обрізки жерсті.

Отже, для початку я вирішив зібрати кріплення болгарки. У покупних варіантах, розрахованих на різні болгарки, кріплення здійснюється трьома довгими болтами з контргайками, що позначається на жорсткості. До того ж, закріпивши ушм в трьох точках, її доводиться розташовувати вертикально, що трохи «краде» глибину різу — як правило, попереду корпус редуктора трохи витягнутий. А тому я вирішив закріпити її горизонтально, в двох точках, з щільним приляганням рами до редуктора.. Мінус такого кріплення-воно підходить тільки до однієї моделі ушм. Але я вирішив цим знехтувати, вважаючи, що якщо мені і доведеться замінити болгарку, то я просто зварю нове кріплення.))))

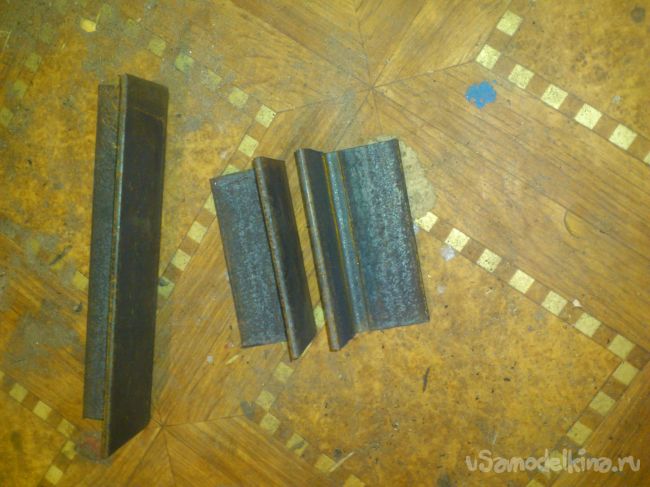

Я вирізав два шматки куточка 50:

Просвердлив в них отвори діаметром 14 мм:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

І прикрутив до редуктора, використовуючи місця кріплення ручки:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

При цьому у мене не знайшлося болтів м14, і я тимчасово замінив їх обрізками шпильки з гайками. Для того, щоб їх закрутити і притримувати, довелося прорізати шліци під викрутку:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Після цього я прямо на болгарці прихопив куточки один до одного зварюванням, потім зняв і міцно проварив:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Далі я приступив до виготовлення каретки. Для цього мені знадобився відрізок товстостінної труби 32-ки. Так як відрізати потрібно було рівно, а під рукою поки не було відрізного верстата, я використовував в якості розмітки широку малярську стрічку:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Після цього я вирізав шматок труби ду-25, на 20 мм коротше 32-ки:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Вклав одну в іншу:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Забив з двох сторін по 202-му:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

І стягнув шпилькою м14, використовуючи шайби і гайки:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Потім вирізав шматок куточка і прихопив його до труби. При цьому пропалив електродом зовнішню трубу так, щоб зварити її з внутрішньої:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Зараз треба зробити стійки для кріплення каретки. Їх я робив з того-ж куточка 50. Щоб вони вийшли однаковими, я стягнув їх струбциною, і в такому положенні обрізав і просвердлив отвори:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Далі я зібрав і зварив всю кріпильну конструкцію каретки:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Тяги на яких буде кріпитися до каретки ушм, я виготовив з товстостінної профільної труби 20 на 20. Оптимальну довжину їх вирахував дослідним шляхом, виклавши з труб і брусків схему майбутнього верстата:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Залишилося вирізати і зварити все воєдино:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

На цьому етапі я «приміряв» болгарку:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Тепер підійшла черга столу. Його я виготовив з листа сталі, товщиною 4мм, розміром 60 на 60 см:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Закріпив на цьому аркуші всю конструкцію:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

З профільної труби 15 на 15 зробив дві квадратних рамки, розміром 50 на 50 см.при цьому в трубі, в місцях згину прорізав тільки по три стінки, четверту залишив.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Після цього вварив в кутах вертикальні стійки з тієї-ж труби, і на вийшов паралелепіпед закріпив мою конструкцію.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

На даному етапі виникла необхідність виставити прямий кут між відрізним колом і столом. Як я вже говорив, я виключив всі регулювання на догоду жорсткості (читай: точності) конструкції. У моїх планах було просто підігнути тяги, а потім зміцнити їх в потрібному положенні, приваривши до них в якості посилення куточки. Але, коли я спробував їх підігнути спершу двома монтажками… (у-у-у! який я оптиміст!)))). Потім ломом! (результат той же)….. Я зрозумів, що посилювати конструкцію не доведеться!! дві товстостінні профільні труби невеликої довжини, до того-ж, проварені на кінцях до куточків швами по 5 см завдовжки з кожного боку, дають неймовірну жорсткість! … 1 підігнути я зміг, лише вставивши між ними двометрову (!) трубу, перетином 60 на 20. (благо, між тягами якраз 60 мм.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Отже, вертикаль виставлена! тепер прорізав стіл:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Після цього розширив і подовжив проріз малої болгаркою. (на випадок установки, наприклад, кола по дереву.)

До речі…спочатку у мене виникла думка зробити «2 в 1». Тобто, передбачити можливість перевертання столу болгаркою вниз, з метою отримання циркулярки! і я навіть почав це втілювати. Наприклад, капелюшки всіх кріпильних болтів зі зворотного боку я проварив, розплавив і зачистив, щоб отримати рівний циркуляційний стіл:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

З тієї ж причини зробив симетрично отвори для кріпильних болтів, якими стіл кріпиться до «паралелепіпеда»… Але ейфорія від того, що» класно я придумав «пройшла, і я зрозумів, що я просто» повівся», і погнався не за практичністю, а за»класно вийшло».))))))

А на ділі я не буду цим користуватися!!! адже у мене циркулярка є. І вона, в будь-якому випадку, краще, ніж зроблена з болгарки! до того-ж, працюючи циркуляркою з деревом, добре поставити поруч цей верстат з колом по дереву, щоб торцювати. А не перевертати стіл заради кожної дошки…
Загалом, відкинув я цю дурну затію….
..
Далі я приступив до спорудження упору для заготовки. Я доклав косинець до кола, отчертіл лінію під прямим кутом, і закріпив по ній завзятий куточок 40 на 40.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Після цього я відкрутив куточок і по його отворах, приклавши на цей раз косинець 45 градусів, просвердлив отвір в столі.

Забув сфотографувати, але тут, думаю, зрозуміло….тепер, щоб відрізати під 45, потрібно витягти один болт, повернути куточок і закріпити в інший отвір.

Наступний етап. Я приступив до складання інструментальних лещат. Адже точно відрізати можна тільки добре закріплену заготовку.вирізав шматок труби 20 на 20.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Вставив всередину обрізок шпильки м14 і стягнув гайками. При цьому, одну гайку взяв довгу, сполучну:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Приварив її.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

І обробив болгаркою, надавши їй зовнішні розміри труби:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Далі я ще понаваривал, там де не вистачило і ще обробив. (не фотографував).
Потім вирізав шматок 25-ї труби (в неї легко і досить щільно входить 20-ка) і приварив до неї поперек обрізок смуги, щоб можна було, просвердливши отвори, закріпити її до столу. Це буде напрямна:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

На краю шпильки я зробив вибірку і виготовив туди маховичок.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Далі, на краю столу закріпив куточок з отвором, і зібрав лещата. Шпильку вкрутив в трубу з привареною гайкою, одягнув на неї направляючу, і все це пропустив через завзятий куточок, підклавши опорний підшипник, який зафіксований зашплінтованной гайкою: коротше, зрозумієте по фото:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Рукоятку маховичка зробив з меблевого болта, одягнувши на нього металеву трубку.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками
Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

На кінці зробив широкий упор. І вийшли ось такі інструментальні лещата:

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Неможливо обійтися без зварювання, різання, шліфування та інших типів обробки. Можливість мати у себе в господарстві найпростіші верстати, для деревообробки і по металу-це величезна підмога домашньому майстру. У тих місцях, куди складно дістатися для виконання робіт, наприклад, відрізати металеві сходи або щось змінити в конструкції горища, там знадобиться болгарка або циркулярна пила. А нарізку рівних шматків арматури, прутів, невеликих труб і всіляких заготовок з металу набагато простіше зробити на робочій поверхні верстата.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Цим же відрізним танком можна користуватися і в інших цілях, щоб різати алюміній, пластик та інші синтетичні матеріали. Однак не рекомендується верстати по металу застосовувати для цілей деревообробки. З огляду на невеликі розміри побутового металорізального верстата і загальну простоту такої конструкції, його буде нескладно розмістити на своїй садибі.

Для робіт на верстаті знадобиться добре освітлену ділянку у дворі або в гаражі, розетка і рівна поверхня підлоги. А при непотрібності його завжди можна винести в майстерню, комору або підсобне приміщення до чергового застосування в господарстві. Деякі конструкції саморобних верстатів можна збирати і демонтувати, рама або підстава конструкції залишиться цілісною.

Саморобний верстат відрізний також можна не тільки використовувати в будинку, але і здавати в оренду, щоб окупити витрати на його виготовлення — словом, це дуже вигідне пристосування.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Класифікація верстатів

Конструктивно всі металорізальні верстати об’єднують двигун з передачею, відрізний диск і робоча поверхня верстата. На відрізний верстат креслення є на більшості сайтів, присвячених різним саморобкам. Знаючи основи принципу роботи цього пристосування, нескладно вносити свої корективи, щоб використовувати ті матеріали і механізми, які вже є в господарстві.

1. Потужність використовуваного мотора залежить про передбачуваної продуктивності, і з цим важливо визначитися до того, як робити відрізний верстат. Більшість готових відрізних верстатів мають досить високу потужність-до 2000 вт. Хоча верстат для побутового використання може мати менші параметри, все ж не варто забувати, що метал скрізь однаковий.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

2. Для збереження потужності двигуна, на якому буде працювати верстат, важливо обрати відповідний метод кінематичної передачі. Найбільш поширені-ремінна і фрикфионная передача тертя, кожен спосіб має свої переваги. Передача зачеплення-зубчаста, черв’ячна, ланцюгова, але останній варіант найбільш популярний. Ремінна передача дає найменше шуму і використовується найчастіше на саморобних верстатах, а для більш точних верстатів вона не підходить через ймовірність зісковзування ременя. Однак при будь-якій конструкції верстата важливо пам’ятати про дотримання техніки безпеки.

3. Навіть саморобний верстат бажано забезпечити лещатами — для гарантованого утримання оброблюваного матеріалу. Твердосплавний диск або абразивний круг — вибір за майстром, в залежності від того, що є під руками, а також від найбільш часто виконуваних робіт.

4. Параметри кута нарізки металу можуть варіюватися від 45° до 90°, але зазвичай різання проводиться під прямим кутом. Не кожен саморобний верстат володіє подібною перевагою.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

5.діаметр диска визначає висоту відрізається шматка металу, але ці параметри можна змінювати. Наприклад, широку тонкостінну трубу можна повертати виробляючи різання, але складно закріпити лещатами. Розмітити об’ємну металеву конструкцію на робочій поверхні верстата іноді теж буває проблематично. Відрізні верстати, в більшості випадків, мають робочий діаметр до 400 мм.

6. Від швидкості обертів диска багато в чому залежить сумарна продуктивність ручного верстата для точного різання металу. Велика швидкість роботи верстата безпосередньо впливає і на якість різання.

7. Маса і габарити саморобного верстата формуються в залежності від матеріалу загальної конструкції, який бажано забезпечити на ніжках віброопорами.

8. Від подачі ріжучого інструменту також залежить тип відрізного верстата-маятниковий, з нижньою або фронтальною подачею. Диск подається зверху при маятниковій подачі.

9. У саморобного верстата може бути 2 відрізні головки або одна, відповідно, розрізняють одноголовочні і двоголовкові варіанти.

Абразивно-відрізний верстат призначений для різання металевої арматури, прутів, профілів, двотавра, труб різного діаметру, твердих деталей і профілів під різним кутом. Працює абразивним кругом.

Стрічково-відрізний верстат або стрічкопильний працює на основі принципу замкнутої металевої смуги з переміщенням по шківах.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

У домашніх умовах, найпростіше спорудити відрізний дисковий верстат по металу. Є кілька способів, як зробити відрізний верстат своїми руками, але найбільш зрозумілий будуть найпростіший метод.

Процес виготовлення верстата на основі ріжучого диска

Для роботи потрібні:

  • сталевий куточок,
  • швелер,
  • дриль,
  • зварювальний апарат,
  • електродвигун,
  • підшипникова пара,
  • пускова ланцюг,
  • вимикач,
  • котушка,
  • дерев’яний щит або сталевий лист для робочої поверхні,
  • коробка для забезпечення роботи електросхеми.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

1. Після підготовки всього інструментарію роблять раму або загальний каркас відповідних розмірів, наприклад, з куточка №25. Частини конструкції на відрізний верстат за кресленням заміряють і нарізають болгаркою, далі приступають до зварювання. Готова рама може бути посаджена на віброопори ніжок, які полегшать роботу верстата. Ніжки простіше зробити з того ж профілю або трубок невеликого діаметру.

2. До отриманого столу приварюють швелер №10, що виконує роль направляючої осі, він стане основою конструкції для кріплення ріжучої частини верстата і з’єднання з мотором. Далі основні деталі кріпляться до швелера, включаючи дві вертикальні стійки, що укріплюються болтами.

3. Далі з профілів необхідно зварити іншу раму — це підстава для кріплення електродвигуна і основного ріжучого диска. З іншого боку рами закріплюється електродвигун потужністю близько 1,5-2 квт. Найбільш довговічними і надійними вважаються асинхронні двигуни. Мотор потрібно буде живити від 3-фазної мережі. Нагадуємо, що движок більшої потужності забезпечить більш рівний зріз і хорошу швидкість виконання робіт по нарізці металу.

4. Спосіб кріплення вала і загальний принцип його приєднання до конструкції — не принциповий. Нарізний верстат, при грамотному забезпеченні подачі обертів від електромотора до обертового валу, зобов’язаний надійно працювати. Це йому допоможе забезпечити клиновий ремінь. Деякі роботи можна замовити токарю (вал з опорами, шків під ремінь і дискові фланці). Доцільно зробити виступ фланця діаметром 32 мм.

5. Далі опорні підшипники кріпляться в гніздах плит верхньої рами на швелері. Болтами з гайкою можна закріпити двигун і вал. Забезпечення роботи електросхеми — в готовій коробці з перемикачем, яку прикріплюють в нижній частині рами.

6. З’єднання стійок з валом діаметром 12 мм роблять за допомогою одягненої втулки. Щоб вона не зісковзувала, втулку і вал приєднують з найменшим зазором при ковзної посадці. На втулку приварюють коромисло від швелера, щоб його плече знаходилося в співвідношенні 1:3.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

7. Біля двигуна знадобиться встановити жорстку пружину — для забезпечення, повернення, підійде навіть від еспандера. Пружини і ланцюги досить надійно закріпити болтами.

8. Електромотор встановлюється з боку меншого відрізка коромисла, а вал — з більшого боку. Ремінна передача забезпечить рух вала.

9. Обов’язково потрібна кнопка екстреної зупинки і пусковий ланцюг, при цьому двигун необхідно приєднувати через коробку і триполюсний автомат, а кнопка зупинки ведуть до підключення в мережу безпосередньо. Підключення верстата забезпечить триполюсний пусковий автомат, що запускає електромотор.

10. Пам’ятайте про іскру, яка будуть летіти від диска — забезпечте його кожухом. Роботу спочатку перевіряють на холостому ходу, і лише переконавшись в надійності конструкції, можна пробувати різання м’якого метал, наприклад, алюмінію, щоб скорегувати всі неточності. Робочу поверхню конструкції можна зробити металеву або дерев’яну і, покриту щільною фанерою, якщо необхідно для роботи — закріпіть лещата.

Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

Процес виготовлення верстата на основі болгарки

Є кілька способів того, як зробити відрізний верстат по металу своїми руками — на цю тему є кілька хороших відео.

Перший спосіб. Найпростіше пристосування-каркас з труби, яка одночасно послужить зручною ручкою. З одного боку зварюванням кріпиться поперечна планка, на якій повинні бути отвори під кріплення болгарки. На цю основу буде кріпитися рухливий вал на шматок куточка, ця ж частина може кріпитися на підлогу гаража або на робочий стіл. А з іншого боку закріплюють до пружини, за допомогою якої верстатна конструкція зможе повертатися на вихідну позицію. При грамотному кріпленні болгарки пристосування допоможе виробляти більш точну різання металу, звільняючи при цьому одну руку.

Не варто забувати про зворотний удар болгарки, коли інструмент відкидає назад, якщо заклинює абразивний диск. А осколки абразиву про руйнування диска можуть серйозно травмувати. Закріплена на верстат болгарка з закритим кожухом такі наслідки мінімізує. Однак найпростіша конструкція не дає можливості виконувати високоточну нарізку, наприклад, коли потрібно нарізати невеликі шматки сталевого прута, які вимагають подальшого коригування. Куточок,

  • профільована труба,
  • швелер,
  • пружина,
  • реле,
  • однакові підшипники,
  • педаль,
  • болти,
  • дерев’яний щит або сталевий лист для робочої поверхні.
  • Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    1. Необхідний попередній креслення або ескіз, де позначені всі розміри і необхідні деталі. Готові креслення на відрізний верстат по металу є в інтернеті, але все одно доведеться вносити свої корективи, використовуючи те, що вже є в господарстві. Легкий ескіз не вимагає точних вимірів, досить дотримуватися пропорції і мати точне уявлення про кожен елемент конструкції. І пам’ятайте, що доведеться міняти каркас під різні розміри робочого диска болгарки.

    2. Дві рами на загальній осі-основа найпростішого каркаса верстата, і краще зварити їх з металу. На нижню частину необхідно приварити то кріплення, яке буде складатися з рухомої струбцини і притискного куточка. Ту частину, на якій буде закріплена болгарка, потрібно зробити переміщається по вертикалі щодо нижньої, подібно маятнику. Без пружини не обійтися, вона потрібна для повернення на вихідну позицію. Додатково зварюванням закріпіть лінійку з обмежувачем — для точності вимірів.

    3. Запуск роботи такого верстата забезпечить пускова педаль (кнопка), приєднана через низьковольтне реле, подаючи болгарці напруга. Перевірку конструкції після включення необхідно робити на холостому ходу. Якщо коло не зачіпає кожуха, вільно обертаючись, то можна застосовувати конструкцію на практиці — саморобний верстат для різання металу готовий.

    4. Дана конструкція може бути розбірною, а на болгарку можна встановлювати інші знімні диски. При роботі з іншими матеріалами пам’ятайте про особливості матеріалів під час їх нарізки. Пам’ятайте про техніку безпеки і запобіжні заходи при виконанні робіт по металу.

    Без кутової шліфувальної машини-болгарки — не обійтися ні в гаражі, ні на приватному подвір’ї. Агрегат дозволяє розрізати металевий профіль, зачистити зварений шов або прибрати іржу з поверхні заготовок і деталей, має невисоку ціну і неймовірну зручність при роботі. Є у шліфмашини і недоліки, один з яких — нестабільна якість різу і небезпека перекосу відрізного диска при використанні. Усунути прикрі недоліки можна, виготовивши спеціальну станину своїми руками, яка перетворить ручний інструмент в справжній відрізний верстат. Це дозволить збільшити швидкість роботи і досягти точності, яку можна отримати тільки на обладнанні промислового виготовлення.

    Область застосування відрізних верстатів

    Відрізні дискові верстати широко використовуються в металообробці, машинобудуванні, на підприємствах деревообробної та меблевої промисловості. Агрегати знайшли своє застосування і в домашньому господарстві: вони використовуються в якості зручного інструменту для виконання різних робіт в майстерні і гаражі. Відрізний верстат зручно використовувати для вирішення цілого ряду завдань:

    До переваг дискових відрізних верстатів відносяться зручність і простота у використанні, висока швидкість і точність різу, можливість заміни ріжучого диска в лічені хвилини.

    Завдяки відносно низькій вартості, універсальні агрегати мають швидку самоокупність, тому їх вигідно використовувати на невеликих виробництвах і в маленьких цехах.

    У домашньому господарстві відрізний верстат використовується нерегулярно, тому покупка інструменту заводського виготовлення нераціональна . Краще змайструвати спеціальну станину для кутової шліфмашини. Це збільшить універсальність болгарки, перетворивши її в малогабаритний відрізний верстат.

    Види пристосування, їх переваги і недоліки

    Існує два види конструкцій відрізних верстатів, що відрізняються розташуванням болгарки, які можна змайструвати в домашніх умовах.

    Перша установка являє собою станину з жорстко закріпленою під нею кутовою шліфувальною машиною. На робочій поверхні видно тільки відрізний диск, який вільно проходить в проріз столу. розкрій металевого профілю або листа в цьому випадку повністю ідентичний розпилу дерев’яних заготовок за допомогою циркулярної пилки. Незважаючи на дуже просту конструкцію, подібна схема особливою популярністю не користується. Ті, хто виготовив таке пристосування, відзначають незручність у використанні через необхідність пересувати заготовку. Це значно знижує точність роботи і робить процес небезпечним. Єдина перевага верстата з нижнім розташуванням ушм — можливість швидко розкроювати тонкі металеві листи.

    Відрізний верстат з нижнім розташуванням болгарки може використовуватися як для різання металу, так і в якості циркулярної пилки

    Друга схема, при якій деталь залишається нерухомою, а переміщається сам відрізний круг, більш зручна. так звана маятникова пила, розміщена над стільницею, дозволяє відрізати заготовку точно під необхідним кутом, при цьому з’являється можливість зробити потрібну кількість однотипних деталей. Через розташування шліфмашини зверху розпил заготовок не вимагає зусиль, а експлуатація агрегату стає простою і безпечною. До безперечних переваг конструкції відноситься і можливість швидкого демонтажу болгарки для традиційного використання. Що ж стосується недоліків цього способу, то слабкою ланкою можна вважати шарнірне з’єднання, яке ускладнює конструкцію верстата.

    Верстат для різання металу з верхнім розташуванням болгарки має більш зручну конструкцію і дає можливість розкрою заготовок під потрібним кутом

    Пристрій маятникової пили з болгарки

    Маятникова пила з болгарки доступна для складання в домашніх умовах, не вимагає дорогих матеріалів і особливої кваліфікації. Відрізний верстат має нескладну конструкцію і складається з декількох вузлів:

    • станина;
    • маятник;
    • кріплення під ушм.

    Станина являє собою сталеву раму, зварену з профільних труб, з платформою з листового металу товщиною не менше 3 мм. До цієї плиті кріпиться кронштейн, на який монтують шарнір маятникової пили, а також упор для утримання заготовки. До слова, таких упорів може бути кілька: зручно, коли один елемент дозволяє зробити перпендикулярний розріз, а інший дає можливість розпиляти матеріал під необхідним кутом. Найбільш досконалим упором є поворотне пристосування з транспортиром, за допомогою якого виставляють будь-який кут між деталлю і відрізним диском. важлива деталь: в місці торкання пилки до платформи в стільниці виконується пропив, його ширина повинна дорівнювати подвоєною товщині ріжучого кола, а довжина — відповідати діаметру.

    Стандартна конструкція складається з станини, маятника і кріплення для болгарки

    Маятник відрізного верстата являє собою т-подібну деталь з прямокутного металопрофілю. З одного боку цей вузол кріпиться рухомим з’єднанням до кронштейну станини, а з іншого до нього приєднують кріплення під болгарку. Рухливість шарніра маятникової пили забезпечують підшипники кочення або втулки, а повернення інструменту у вихідне положення — гнучкий елемент (гумовий джгут або пружина).

    Кріплення болгарки являє собою консоль з одним або двома кронштейнами, з’єднаними з маятником. До одного з них ушм прикріплюється болтами. Для цього в корпусі її редуктора передбачені різьбові отвори для кріплення ручки. Другий кронштейн являє собою звичайний хомут( драбину), який утримує ріжучий інструмент за корпус.

    Зручність при експлуатації обладнання можна значно підвищити, підключивши болгарку до ножного вимикача-педалі. Зрозуміло, в цьому випадку важіль запуску ушм приводять в робоче положення і фіксують спеціальною кнопкою.

    Необхідні інструменти і матеріали

    Приступаючи до виготовлення відрізного верстата, слід розуміти, що точність його роботи безпосередньо пов’язана зі стійкістю конструкції. Тому вибір матеріалу певної товщини продиктований не стільки вимогами до міцності корпусу, скільки необхідністю в його жорсткості.

    Перш ніж приступити до роботи, треба приготувати:

    • трубу профільну » квадрат «(25х25х2, 5 мм);
    • трубу профільну «прямокутник» (40х20х2, 5 мм);
    • лист металевий товщиною 4-5 мм;
    • підшипники кулькові № 202, 203 або 204-2 шт.;
    • пруток калібрований з товщиною, яка дорівнює діаметру отвору внутрішньої обойми підшипника (до 100 мм);
    • пруток діаметром 8-10 мм;
    • шину металеву (20х4 мм);
    • болти і гайки c різьбленням m8 або m.

    З інструментів знадобляться:

    • кутова шліфмашина;
    • дриль або свердлильний верстат, набір свердел;
    • набір плашок для нарізування метричної різьби;
    • ключі ріжкові;
    • зварювальний апарат.

    Наявність електрозварювання бажано, але необов’язково — всі з’єднання можна виконати і на різьбових з’єднаннях. Однак слід розуміти, що такий спосіб знижує надійність і міцність конструкції.

    Для виготовлення верстата краще вибрати болгарку відомого виробника

    Основним вузлом відрізного верстата є кутова шліфмашина. Не рекомендується використовувати «малу» болгарку, розраховану на відрізні диски діаметром до 125 мм з потужністю до 500-600 вт. Пам’ятайте, що чим більше діаметр ріжучого кола, тим універсальніше і надійніше буде верстат.

    Ретельність вибору електроінструменту обумовлена ще й великою різноманітністю конструкцій болгарок, присутніх на ринку. Оскільки подібне обладнання не уніфіковано, то відрізний верстат будується під певну модель і розмір ушм. Своїми руками

    Підготовчий етап

    Роботу над відрізним верстатом починають з проектування. Неможливо дати точні розміри пристрою, оскільки конструкція залежить від моделі і розміру конкретної болгарки. проте за представленими кресленнями можна отримати уявлення про габарити і структуру обладнання.

    Ескіз проекту починають з креслення корпусу. Можливо, знадобиться не каркас, а окрема платформа, яку можна кріпити до слюсарного верстата. У будь-якому випадку визначають розміри пристрою і розташування на корпусі основних вузлів. Далі заміряються ушм і міжосьові відстані кріпильних отворів на корпусі її редуктора. На підставі цих показників складається креслення кріплення болгарки до маятника. Після цього проектується сам поворотний вузол. Чим менше буде відстань від шарнірного з’єднання до ріжучого кола, тим жорсткіше і точніше буде верстат. іншими словами, довжина маятника повинна бути мінімально можливою.

    На останньому етапі проектування підраховують, скільки і якого матеріалу знадобиться.

    Фотогалерея: креслення для виготовлення саморобного відрізного верстата

    Креслення відрізного верстата рамного типу. Габарити рами вибирають виходячи з розмірів використовуваного інструменту

    Креслення відрізного верстата маятникового типу. Зліва позначені розміри підстави. Справа відзначені особливості конструкції маятника

    Покрокова інструкція

    1. відповідно до креслення нарізають заготовки майбутнього верстата. Для каркаса і маятника використовують профільні труби, а для консольного кріплення — металопрофіль, металеву шину і сталевий пруток. Якщо конструкцією передбачається несуча платформа, то за розмірами розкроюють листову сталь завтовшки 4-5 мм
    2. до маятниковому важелю, який представляє собою відрізок профільної труби приварюють поперечну вісь (вал) для шарнірного з’єднання. При цьому важливо забезпечити перпендикулярність кріплення вала до маятника.

      Після розкроювання матеріалу до маятникового важеля приварюється вал

    3. зі сталевої шини загинають п-подібний кронштейн, в його бічних сторонах свердлять отвори для болтів, за допомогою яких кріпиться корпус редуктора болгарки.

      Для кріплення до різьбових отворів на корпусі редуктора ушм знадобиться п-подібний кронштейн

    4. з сталевого прутка виготовляють огинає ушм u-подібний хомут (драбину) і притискну планку для фіксації корпусу інструменту до маятника. Остання являє собою металеву пластину довжиною, на 15-20 мм перевищує ширину хомута. В отвори на краях притискної пластини вільно входять різьбові кінці драбини, а фіксація здійснюється гайками з відповідною різьбою.
    5. приміряючи п-подібний кронштейн і хомут до болгарки, зварювальним або різьбовим з’єднанням монтують ці деталі на консоль.

      Таким чином виглядає консоль кріплення болгарки до маятникового важеля в зборі з п-подібним кронштейном і хомутом

    6. підшипники, які будуть забезпечувати поворот маятника, запресовують в опори. В якості останніх можна використовувати як готові заводські підшипникові вузли, так і відрізки сталевої труби (15-20 мм) з діаметром, рівним зовнішній обоймі підшипника.
    7. підшипникові вузли напресовують на вал з двох сторін. Важливо, щоб з’єднання було з натягом — це усуне небажані поздовжні і поперечні зміщення. Якщо отримане з’єднання з якихось причин ослаблено, можна скористатися перевіреним способом — залудити вісь паяльником, завдавши на її поверхню тонкий шар олова (знадобиться паяльна кислота в якості флюсу).
    8. на відстані 50-60 мм від краю платформи приварюють маятник в зборі з опорними вузлами. При цьому важливо не перегріти підшипники, тому ці деталі обертають мокрою ганчіркою або постійно поливають водою для охолодження.

      Маятниковий важіль в зборі з підшипниковими вузлами приварюється до платформи на відстані 50-60 мм від краю

    9. на маятниковий важіль приварюють консоль з встановленим хомутом і п-подібним кріпленням ушм. Положення болгарки при цьому вибирають виходячи з особистих переваг. Існують різні думки про те, як кріпити болгарку («від себе» або «на себе»). професійні слюсарі працюють з інструментом, орієнтуючи сніп іскор до себе, аргументуючи це тим, що якщо болгарка з якої-небудь причини випаде з рук, то інструмент відлетить в протилежну сторону. Любителі найчастіше працюють із середніми або малими шліфмашинами, тому вважають за краще, щоб диск обертався «від себе», оскільки це дозволяє здійснювати контроль розрізу і запобігає псуванню одягу. Закріплюючи інструмент, не забудьте правильно розмістити захисний кожух — він повинен убезпечити працюючого в разі розриву диска.
    10. на зібраний верстат кріплять кутову шліфмашину. Орієнтуючись на вагу інструменту, підбирають і встановлюють поворотну пружину. Для цього до станини і маятника приварюють петлі або просвердлюють отвори діаметром до 5 мм.

      Щоб не пошкодити пластмасовий корпус болгарки, між ним і кронштейнами прокладають смужки гуми

    11. виконують пробний запуск болгарки. Спочатку перевіряють роботу верстата в холостому режимі. При цьому звертають увагу на вібрації і люфти робочих частин обладнання, які при необхідності усувають.
    12. скориставшись відрізним кругом максимальної товщини, в платформі верстата прорізають паз під ріжучий диск. При необхідності болгарку знімають і проріз розширюють до потрібного розміру.

      Так виглядає вдосконалений упор з затискним пристосуванням

    На останньому етапі до платформи кріплять упори для заготовок. Найчастіше передбачають дві планки (для розрізу під кутом 45 і 90 градусів), фіксуючи їх за допомогою зварного або різьбового з’єднання.

    Нерідко пристосування для утримання заготовки постачають вимірювальним інструментом. Закріпивши на наполегливій планці металеву лінійку з точкою відліку від диска болгарки, ви зможете швидко і точно відрізати деталь необхідної довжини. також за бажанням можна встановити транспортири, лещата і струбцини різної конструкції. Такі додаткові деталі дозволяють зробити, наприклад, повний розріз або паз в заготівлі під будь-яким кутом, звільнити руки і так далі.

    Не забудьте пофарбувати пристосування після того, як будуть проведені всі доводочні заходи. Навіть тонкий шар емалі вбереже обладнання від іржі і зробить його зовнішній вигляд більш естетичним.

    Відео: як зробити відрізний верстат з болгарки своїми руками

    Техніка безпеки

    В процесі роботи над відрізним верстатом (а також при його експлуатації в подальшому) слід строго дотримуватися техніки безпеки. Обов’язково використовуйте захисну маску або окуляри, а ушм розташовуйте таким чином, щоб сніп іскор був спрямований «від себе». Висока пожежонебезпека обладнання вимагає проведення роботи в провітрюваному приміщенні і далеко від паливно-мастильних матеріалів. під час зварювальних заходів слід також використовувати захисну маску, рукавички з товстої шкіри, закрите взуття і захисний комбінезон.

    Працюючи з відрізним верстатом, не намагайтеся прискорити процес, надмірно натискаючи на інструмент. У кращому випадку подібна поспіх може закінчитися розірваним диском і заклинила гайкою його притиску.

    Використовуючи зварювальний апарат, забезпечте хороше заземлення і уникайте експлуатації обладнання з оголеними ділянками кабелів. Пам’ятайте про те, що зварювання на відкритій місцевості в дощову погоду заборонена. Що ж стосується експлуатації відрізного верстата, то при облаштуванні кнопки для його включення убезпечте себе, встановивши просту розв’язку з силовим 12-вольтовим реле. Для цього можна зробити педаль з будь-яким нефиксирующимся вмикачем (наприклад, кнопку від дверного дзвінка) і застосувати будь-яке твердотільне реле, розраховане на комутацію струмів не менше 10а. В якості джерела живлення використовують батарею або акумулятор з напругою від 5 до 24 в.

    Відрізний верстат з болгарки являє собою зручний інструмент, який легко можна змайструвати, якщо є навички роботи з електрозварюванням і слюсарним інструментом. Зроблена всього за один день маятникова дискова пила збереже час надалі і дозволить виконувати слюсарні та зварювальні роботи точно і акуратно.

    Відрізний верстат по металу-незамінний інструмент в домашній майстерні, слюсарному цеху, на будівельному майданчику. Виробляється чимало промислових моделей цих інструментів, але ціна їх часом не доступна не тільки приватному майстру, але і невеликому підприємству. Вихід є-відрізний верстат по металу своїми руками зробити зовсім нескладно. Для цього необхідні тільки певні навички роботи зі зварювальним апаратом, слюсарним інструментом, і деяка кваліфікація електрика. З матеріалів теж не знадобитися нічого дефіцитного, або недоступного у вільному продажу.

    Матеріали та інструменти

    Для роботи знадобиться:

    • болгарка;
    • зварювальний апарат;
    • дриль;
    • набір плашок, мітчиків, гайкових ключів.

    Купити доведеться електричний двигун потужністю 1,5-2 квт однофазний або трифазний. Крім того знадобляться два шківа, вал, підшипники 204 або 205, металевий куточок, листова сталь товщиною 2-4 міліметри. Коли все це буде зібрано, починається власне виготовлення верстата.

    У статті ми розглянемо виготовлення верстата на базі електродвигуна

    Креслення можна зробити самому, використовуючи матеріал з інтернету, або скористатися готовими, наприклад цими. Але досвід показує, що найкраще адаптувати креслення під ті матеріали, які є у вас в наявності. Як правило, конструкції зроблені своїми руками, найкраще працюють тоді, коли ви їх «підганяєте» під себе. Металу, які виготовляються своїми руками, належать до маятниковому типу. Стрічкові верстати більш складні у виготовленні, але їх можна зробити в умовах невеликої майстерні або металообробного цеху. Поки що зупинимося на найбільш зручною різновидом відрізного верстата-дисковому. Загальну конструкцію можна побачити на відео.

    Він складається з декількох основних вузлів:

    • електродвигуна;
    • маятника;
    • механізму приводу;
    • відрізного диска;
    • робочого столу.

    Розглянемо їх окремо.

    Двигун

    Залежно від необхідної потужності металорізального верстата і сфери його використання вибираємо потужність двигуна. Вона повинна знаходитися в діапазоні 1,5-3квт. Якщо ви плануєте використовувати відрізний верстат в умовах домашньої майстерні, невеликого металообробного цеху, де різання профільної труби, арматури, куточка або іншого прокату проводиться відносно рідко, а якості заготовок застосовується тонкостінний метал, по потужності в півтора кіловата цілком вистачить. Для дрібносерійного виробництва, роботи на будівельному майданчику, або виготовлення каркасів будь-якого призначення буде потрібно більш потужний двигун.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    При наявності трифазного двигуна потужністю близько 3 кіловат його можна підключити на 220 вольт, використавши місце схеми «зірка» схему «трикутник». Але при цьому потрібно враховувати, що потужність його знизиться на 25-30%. Головне, що збережеться вказане на шильдику число обертів.

    Для установки на відрізному верстаті по металу двигун повинен володіти кількістю оборотів рівним 2500-3000 в хвилину. Це пов’язано з тим, що саме при таких оборотах оптимально працює відрізний диск.

    Для саморобного відрізного верстата по металу використовуються кола діаметром 300-400 міліметрів. Тут теж потрібно виходити з потреб виробництва. За занадто великим діаметром диска гнатися не варто — чим далі від центру відстоїть робоча кромка, тим менше зусилля різу, і буде потрібно більш потужний двигун. Оптимальне співвідношення потужності двигуна і діаметра диска — 2 кіловати при трьох тисячах оборотів і 300 міліметрів діаметр.

    Зроблений самостійно відрізний верстат по металу в першу чергу повинен бути безпечним. На відрізних дисках вказано максимальну кількість обертів, при яких їх можна експлуатувати. Як правило, воно не повинно перевищувати 4400 оборотів в хвилину. Якщо вийде більше-диск може руйнуватися, що небезпечно. Якщо ж кількість обертів буде менше 3000, то швидкість різання буде недостатньою, а диск буде сильно перегріватися і стиратися. Саме ці цифри слід приймати в якості вихідних для розрахунку силової передачі.

    Привід

    В якості механізму приводу найзручніше використовувати ремінну передачу. Для цього доведеться знайти два шківа однакового діаметру. Один з них насаджується на валу двигуна, другий — на приводний вал відрізного диска. Вал диска встановлюється на двох підшипниках. Найкраще використовувати схему, коли механізм приводу розташований зліва від кріплення диска. Так зручніше працювати, і дотримуються правила безпеки. Притискна гайка кріплення диска не буде піддаватися ризику відвертання.

    Прикріпіть пульт управління і коробку з електросхемою і вимикачем.

    Швелер, на якому закріплюється ріжучий елемент, обов’язково повинен бути підпружинений, щоб, як тільки ви його відпускали, він повертався у вихідне положення. Пружину найзручніше закріпити за допомогою хомута і болтів.

    Особливу увагу приділіть електричної складової. Обов’язково має бути присутня кнопка екстреної зупинки верстата і ланцюг для пуску. При цьому електродвигун повинен підключатися до електрики не безпосередньо, а через коробку і автомат. Включення і запуск електромотора забезпечить триполюсний пусковий автомат, через нього ж живиться і кнопка відключення.

    При остаточному монтажі своїми руками не забудьте ще й про захисний кожух, який прикриє ваші очі від летять іскор.

    Виготовлення верстата на основі звичайної болгарки

    Побудувати відрізний верстат своїми руками можна ще й зі звичайної болгарки. Наприклад, у вас є хороша надійна болгарка фірми макіта, і вам ще повноцінний верстат не потрібен, так як користуватися ним ви будете час від часу. В цьому випадку вам так само, як і в попередньому варіанті, потрібно своїми руками зварити раму і станину, з труби або швелера зробити рухому частину для установки болгарки.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамивідрізний верстат з болгарки далі, вам доведеться під свою конкретну болгарку розробити кріплення. Рухома частина виконується також підпружиненої, тут технологія схожа.

    При виготовленні такого верстата не забувайте ще й про те, що у болгарки існує таке поняття як зворотний удар. Таке відбувається, коли абразивний диск заклинює в заготівлі, і болгарка відстрілює назад. При цьому осколки диска розлітаються на всі боки-це може серйозно травмувати людину, яка працює. Тому при побудові обладнання приділіть увагу захисному кожуху, якщо його немає на болгарці.

    Розбірний верстат з болгарки

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамистаціонарна рама-стіл для кріплення болгарки

    Тепер розглянемо ще один спосіб зробити своїми руками відрізний верстат по металу з болгарки. Вигода такої конструкції в тому, що верстат вийти розбірним і переносним. Інструмент тут знадобиться той же, що і для виконання повноцінного верстата, про який ми говорили вище.

    Креслення буде залежати від моделі конкретної болгарки.

    Перше, що потрібно знати про такий верстаті – він виконується на основі двох рам, розташованих на одній осі. Тут нижня рама виконується у вигляді рухомої струбцини і куточка, а кріплення для болгарки робиться переміщається по вертикальній лінії.

    Пружина присутня і тут — вона потрібна для повернення механізму подачі на вихідну позицію. За допомогою зварювального апарату можна закріпити лінійку зі спеціальним обмежувачем.

    Запускається подібний верстат з пускової педалі, яка включається в мережу за допомогою низьковольтного реле. Зібравши всі деталі, разом працездатність конструкції перевіряється на холостому ходу. Якщо все нормально працює, ніякі механізми не труться один об одного, то такий верстат досить довго вам прослужить.

    Враховуючи те, що на болгарку можна встановити різні диски, не забувайте і про особливості матеріалів, які ви плануєте різати. І, головне, ніколи не забувайте про техніку безпеки при роботі з металорізальним обладнанням.

    Відео: саморобний відрізний верстат з болгарки

    Promtu.ru

    Відрізний верстат по металу

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Давно хотів спорудити собі в майстерню абразивно-відрізний верстат для різання металу. Різати метал болгаркою не завжди зручно. З різкою листової сталі болгарка справляється відмінно, але ось рівно відрізати куточок і профільні труби болгаркою виходить довго і не завжди зручно. Необхідно провести розмітку по всіх сторонах і відрізати заготовку по одній стороні. Різання проводиться на землі в зігнутому положенні тіла, притримуючи заготовку ногою. Спина втомлюється і іскри летять на всі боки. А рівно відрізати круглу трубу ще складніше і довше. Зручніше це робити на відрізному верстаті по металу, коли немає необхідності нагинатися, а заготівля надійно і безпечно закріплена в верстаті. Дуже зручно на такому верстаті виготовляти навіс зі стільникового полікарбонату або автоматичні ворота. Верстат був виготовлений з «того, що було під руками». Я розповідаю і показую вам, що вийшло у мене, а ви вносите свої поправки і робите верстат ще краще з «того, що під руками» у вас. Детально описувати весь процес виготовлення я не вважаю за доцільне, зроблю лише акценти на важливих (за моїм уявленням) моментах.

    Процес виготовлення потрібно виконувати в наступному порядку:

    1. виготовлення вала, на якому будуть встановлені відрізний диск і шків приводу. Збірка всього вузла і установка його на маятник (маятником я називаю верхню, рухому частину верстата, на якому встановлений відрізний диск і двигун).
    2. установка двигуна. З’єднання двигуна з валом відрізного диска приводним ременем.
    3. виготовлення захисних кожухів для відрізного диска і приводного ременя.
    4. виготовлення валу кріплення маятника
    5. виготовлення рами верстата з пристроєм для закріплення заготовки, іскроуловлювачем, підготовкою для установки електрики…
    6. установка маятника на раму.
    7. електропроводка.
    8. пробний пуск. Регулювання і налагодження.

    Я виготовляв верстат в іншій послідовності і зіткнувся з постійними переробками і підгонками, через що процес затягнувся. Якби я зараз вирішив виготовити верстат, то робив все в такому порядку.

    Перед тим як почати виготовлення відрізного верстата, я вивчив досвід інших людей, з якого зрозумів, що:

    • двигун необхідно встановлювати не менше 3 квт. Якщо відрізний диск буде 400 мм.
    • обороти диска повинні бути не менше 3000 в хвилину.
    • на валу диск зручніше розташувати праворуч, а приводні шківи зліва, це не дозволить гайці кріплення відрізного диска відвертатися при роботі.
    • підшипники для вала відрізного диска підійдуть і 205 і 204 (я використовував 205)

    Двигун я встановив 3-х фазний, так як маю в майстерні напругою 380в. Якщо у вас напругу 220 в. В цьому випадку вам доведеться встановлювати пускові конденсатори, інформації як це зробити в інтернеті багато.

    Далі дивимося фотографії процесу виготовлення.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Захисний кожух піднімається для заміни використаного диска новим. Для цього потрібно зверху відкрутити всього один болт м8.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Можливість регулювання нахилу коромисла за допомогою пластин металу. Підшипники на цей вал я не став встановлювати, а просто просвердлив зверху отвори для змащення і заглушив їх болтами м6.

    Безпеки при його виготовленні

    І експлуатації!

    Factoryhand.ru

    Відрізний верстат своїми руками: конструкція, схема, виготовлення / будівельний портал

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Працюючи ріжучим інструментом, наприклад, болгаркою, багато майстрів розуміють, наскільки простіше робити різання металу за допомогою найпростішого верстата – і робота зручніше, і лінія зрізу ідеальна. Але при перегляді цін на відрізний верстат по металу, нехай навіть найпримітивніший б/у-шний, з’являється бажання змайструвати щось на зразок цього пристосування самостійно. Є кілька способів зробити відрізний верстат своїми руками, наприклад, на основі болгарки або диска. Всі конструкції мають свої мінуси або очевидні переваги.

    Застосування відрізних верстатів побуті

    В роботі по металу неможливо обійтися без зварювання, різання, шліфування та інших типів обробки. Можливість мати у себе в господарстві найпростіші верстати, для деревообробки і по металу-це величезна підмога домашньому майстру. У тих місцях, куди складно дістатися для виконання робіт, наприклад, відрізати металеві сходи або щось змінити в конструкції горища, там знадобиться болгарка або циркулярна пила. А нарізку рівних шматків арматури, прутів, невеликих труб і всіляких заготовок з металу набагато простіше зробити на робочій поверхні верстата.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Цим же відрізним танком можна користуватися і в інших цілях, щоб різати алюміній, пластик та інші синтетичні матеріали. Однак не рекомендується верстати по металу застосовувати для цілей деревообробки. З огляду на невеликі розміри побутового металорізального верстата і загальну простоту такої конструкції, його буде нескладно розмістити на своїй садибі.

    Для робіт на верстаті знадобиться добре освітлену ділянку у дворі або в гаражі, розетка і рівна поверхня підлоги. А при непотрібності його завжди можна винести в майстерню, комору або підсобне приміщення до чергового застосування в господарстві. Деякі конструкції саморобних верстатів можна збирати і демонтувати, рама або підстава конструкції залишиться цілісною.

    Саморобний верстат відрізний також можна не тільки використовувати в будинку, але і здавати в оренду, щоб окупити витрати на його виготовлення – словом, це дуже вигідне пристосування.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Класифікація верстатів

    Конструктивно всі металорізальні верстати об’єднують двигун з передачею, відрізний диск і робоча поверхня верстата. На відрізний верстат креслення є на більшості сайтів, присвячених різним саморобкам. Знаючи основи принципу роботи цього пристосування, нескладно вносити свої корективи, щоб використовувати ті матеріали і механізми, які вже є в господарстві.

    1. Потужність використовуваного мотора залежить про передбачуваної продуктивності, і з цим важливо визначитися до того, як робити відрізний верстат. Більшість готових відрізних верстатів мають досить високу потужність-до 2000 вт. Хоча верстат для побутового використання може мати менші параметри, все ж не варто забувати, що метал скрізь однаковий.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    2. Для збереження потужності двигуна, на якому буде працювати верстат, важливо обрати відповідний метод кінематичної передачі. Найбільш поширені-ремінна і фрикфионная передача тертя, кожен спосіб має свої переваги. Передача зачеплення-зубчаста, черв’ячна, ланцюгова, але останній варіант найбільш популярний. Ремінна передача дає найменше шуму і використовується найчастіше на саморобних верстатах, а для більш точних верстатів вона не підходить через ймовірність зісковзування ременя. Однак при будь-якій конструкції верстата важливо пам’ятати про дотримання техніки безпеки.

    3. Навіть саморобний верстат бажано забезпечити лещатами — для гарантованого утримання оброблюваного матеріалу. Твердосплавний диск або абразивний круг – вибір за майстром, в залежності від того, що є під руками, а також від найбільш часто виконуваних робіт.

    4. Параметри кута нарізки металу можуть варіюватися від 45° до 90°, але зазвичай різання проводиться під прямим кутом. Не кожен саморобний верстат володіє подібною перевагою.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    5.діаметр диска визначає висоту відрізається шматка металу, але ці параметри можна змінювати. Наприклад, широку тонкостінну трубу можна повертати виробляючи різання, але складно закріпити лещатами. Розмітити об’ємну металеву конструкцію на робочій поверхні верстата іноді теж буває проблематично. Відрізні верстати, в більшості випадків, мають робочий діаметр до 400 мм.

    6. Від швидкості обертів диска багато в чому залежить сумарна продуктивність ручного верстата для точного різання металу. Велика швидкість роботи верстата безпосередньо впливає і на якість різання.

    7. Маса і габарити саморобного верстата формуються в залежності від матеріалу загальної конструкції, який бажано забезпечити на ніжках віброопорами.

    8. Від подачі ріжучого інструменту також залежить тип відрізного верстата-маятниковий, з нижньою або фронтальною подачею. Диск подається зверху при маятниковій подачі.

    9. У саморобного верстата може бути 2 відрізні головки або одна, відповідно, розрізняють одноголовочні і двоголовкові варіанти.

    Абразивно-відрізний верстат призначений для різання металевої арматури, прутів, профілів, двотавра, труб різного діаметру, твердих деталей і профілів під різним кутом. Працює абразивним кругом.

    Стрічково-відрізний верстат або стрічкопильний працює на основі принципу замкнутої металевої смуги з переміщенням по шківах.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    У домашніх умовах, найпростіше спорудити відрізний дисковий верстат по металу. Є кілька способів, як зробити відрізний верстат своїми руками, але найбільш зрозумілий будуть найпростіший метод.

    Процес виготовлення верстата на основі ріжучого диска

    Для роботи потрібні:

    • сталевий куточок,
    • швелер,
    • дриль,
    • зварювальний апарат,
    • електродвигун,
    • підшипникова пара,
    • пускова ланцюг,
    • вимикач,
    • котушка,
    • дерев’яний щит або сталевий лист для робочої поверхні,
    • коробка для забезпечення роботи електросхеми.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    1. Після підготовки всього інструментарію роблять раму або загальний каркас відповідних розмірів, наприклад, з куточка №25. Частини конструкції на відрізний верстат за кресленням заміряють і нарізають болгаркою, далі приступають до зварювання. Готова рама може бути посаджена на віброопори ніжок, які полегшать роботу верстата. Ніжки простіше зробити з того ж профілю або трубок невеликого діаметру.

    2. До отриманого столу приварюють швелер №10, що виконує роль направляючої осі, він стане основою конструкції для кріплення ріжучої частини верстата і з’єднання з мотором. Далі основні деталі кріпляться до швелера, включаючи дві вертикальні стійки, що укріплюються болтами.

    3. Далі з профілів необхідно зварити іншу раму – це підстава для кріплення електродвигуна і основного ріжучого диска. З іншого боку рами закріплюється електродвигун потужністю близько 1,5-2 квт. Найбільш довговічними і надійними вважаються асинхронні двигуни. Мотор потрібно буде живити від 3-фазної мережі. Нагадуємо, що движок більшої потужності забезпечить більш рівний зріз і хорошу швидкість виконання робіт по нарізці металу.

    4. Спосіб кріплення вала і загальний принцип його приєднання до конструкції – не принциповий. Нарізний верстат, при грамотному забезпеченні подачі обертів від електромотора до обертового валу, зобов’язаний надійно працювати. Це йому допоможе забезпечити клиновий ремінь. Деякі роботи можна замовити токарю (вал з опорами, шків під ремінь і дискові фланці). Доцільно зробити виступ фланця діаметром 32 мм.

    5. Далі опорні підшипники кріпляться в гніздах плит верхньої рами на швелері. Болтами з гайкою можна закріпити двигун і вал. Забезпечення роботи електросхеми — в готовій коробці з перемикачем, яку прикріплюють в нижній частині рами.

    6. З’єднання стійок з валом діаметром 12 мм роблять за допомогою одягненої втулки. Щоб вона не зісковзувала, втулку і вал приєднують з найменшим зазором при ковзної посадці. На втулку приварюють коромисло від швелера, щоб його плече знаходилося в співвідношенні 1:3.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    7. Біля двигуна знадобиться встановити жорстку пружину — для забезпечення, повернення, підійде навіть від еспандера. Пружини і ланцюги досить надійно закріпити болтами.

    8. Електромотор встановлюється з боку меншого відрізка коромисла, а вал – з більшого боку. Ремінна передача забезпечить рух вала.

    9. Обов’язково потрібна кнопка екстреної зупинки і пусковий ланцюг, при цьому двигун необхідно приєднувати через коробку і триполюсний автомат, а кнопка зупинки ведуть до підключення в мережу безпосередньо. Підключення верстата забезпечить триполюсний пусковий автомат, що запускає електромотор.

    10. Пам’ятайте про іскру, яка будуть летіти від диска – забезпечте його кожухом. Роботу спочатку перевіряють на холостому ходу, і лише переконавшись в надійності конструкції, можна пробувати різання м’якого метал, наприклад, алюмінію, щоб скорегувати всі неточності. Робочу поверхню конструкції можна зробити металеву або дерев’яну і, покриту щільною фанерою, якщо необхідно для роботи – закріпіть лещата.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Процес виготовлення верстата на основі болгарки

    Є кілька способів того, як зробити відрізний верстат по металу своїми руками — на цю тему є кілька хороших відео.

    Перший спосіб. Найпростіше пристосування-каркас з труби, яка одночасно послужить зручною ручкою. З одного боку зварюванням кріпиться поперечна планка, на якій повинні бути отвори під кріплення болгарки. Допоможе виробляти більш точну різання металу, звільняючи при цьому одну руку.

    Не варто забувати про зворотний удар болгарки, коли інструмент відкидає назад, якщо заклинює абразивний диск. А осколки абразиву про руйнування диска можуть серйозно травмувати. Закріплена на верстат болгарка з закритим кожухом такі наслідки мінімізує. Однак найпростіша конструкція не дає можливості виконувати високоточну нарізку, наприклад, коли потрібно нарізати невеликі шматки сталевого прута, які вимагають подальшого коригування.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Другий спосіб трансформації болгарки в відрізний верстат для робіт по металу. Це верстат можна зробити розбірним.

    Для роботи будуть потрібні:

    • зварювальний апарат,
    • дриль,
    • сталевий куточок,
    • профільована труба,
    • швелер,
    • пружина,
    • реле,
    • однакові підшипники,
    • педаль,
    • болти,
    • дерев’яний щит або сталевий лист для робочої поверхні.

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    1. Необхідний попередній креслення або ескіз, де позначені всі розміри і необхідні деталі. Готові креслення на відрізний верстат по металу є в інтернеті, але все одно доведеться вносити свої корективи, використовуючи те, що вже є в господарстві. Легкий ескіз не вимагає точних вимірів, досить дотримуватися пропорції і мати точне уявлення про кожен елемент конструкції. І пам’ятайте, що доведеться міняти каркас під різні розміри робочого диска болгарки.

    2. Дві рами на загальній осі-основа найпростішого каркаса верстата, і краще зварити їх з металу. На нижню частину необхідно приварити то кріплення, яке буде складатися з рухомої струбцини і притискного куточка. Ту частину, на якій буде закріплена болгарка, потрібно зробити переміщається по вертикалі щодо нижньої, подібно маятнику. Без пружини не обійтися, вона потрібна для повернення на вихідну позицію. Додатково зварюванням закріпіть лінійку з обмежувачем — для точності вимірів.

    3. Запуск роботи такого верстата забезпечить пускова педаль (кнопка), приєднана через низьковольтне реле, подаючи болгарці напруга. Перевірку конструкції після включення необхідно робити на холостому ходу. Якщо коло не зачіпає кожуха, вільно обертаючись, то можна застосовувати конструкцію на практиці – саморобний верстат для різання металу готовий.

    4. Дана конструкція може бути розбірною, а на болгарку можна встановлювати інші знімні диски. При роботі з іншими матеріалами пам’ятайте про особливості матеріалів під час їх нарізки. Пам’ятайте про техніку безпеки і запобіжні заходи при виконанні робіт по металу.

    На сьогоднішній день промисловість випускає безліч різновидів маятникових пилок, які відрізняються між собою призначенням, функціональністю і конфігурацією. Через подібних відмінностей у малодосвідчених майстрів виникають труднощі при виборі інструменту для ефективного виконання виникаючих перед ними робіт.

    Щоб уникнути таких проблем і зрозуміти, яку модель слід вибрати для використання в приватній майстерні або в побутових умовах, слід ознайомитися з ключовими характеристиками, які повинні враховуватися при виборі подібного агрегату.

    Що собою являють маятникові верстати

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамикласичний варіант цього обладнання являє собою компактних розмірів переносний верстат, обладнаний ріжучим інструментом дискового типу. Особливості конструкції пив дозволяють швидко міняти ріжучі диски в залежності від матеріалу, з яким доводиться працювати. У конструкції маятникових верстатів використовується важільна система, за допомогою якої можна виконувати глибокий і протяжний поперечний пропил не тільки під прямим, але і під довільним кутом в діапазоні, визначеному виробником.

    На відміну від інших різновидів цей вид електроінструменту дозволяє створювати дуже точні поперечні пропили в будь-яких матеріалах. Завдяки цій особливості при використанні цього обладнання можна забезпечити більш високу якість робіт і точність при фінішній збірці елементів. У маятникових верстатах передбачена можливість швидкої зміни кута нахилу ріжучого пристосування в двох площинах і його надійного закріплення спеціальними затискачами.

    На сьогоднішній день на будівельному ринку пропонується безліч різноманітних моделей подібного обладнання. Вони відрізняються між собою не тільки вартістю, але і технічними характеристиками. Якщо звернутися до практичного досвіду застосування різних пристроїв, то можна зробити висновок, що найкращим для виконання більшості виникають перед домашніми майстрами робіт є маятникова пила makita.

    Незважаючи на те що вона коштує трохи дорожче своїх конкурентів, це компенсується її більш тривалим терміном служби, який вона демонструє навіть в умовах активної експлуатації. Цей інструмент приваблює споживачів такими перевагами, як універсальність, продуктивність, точність і безпеку у використанні.

    Важливим моментом є те, що для роботи їй необхідна звичайна побутова електромережа з напругою 220 в.є у цього електроінструменту і маса інших позитивних якостей — висока мобільність, відсутність складнощів в транспортуванні, можливість забезпечити продуктивну роботу навіть в найскладніших умовах.

    Пристрій верстата маятникового типу

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамиякщо більш уважно вивчити внутрішнє оснащення маятникових пилок по дереву, то в них використовується той же принцип роботи, що і в пилах з дисковим лезом. Відрізняються ці два типи електроінструменту лише тим, що при роботі маятникових пил ріжуче полотно змушує крутитися спеціальне пристосування, в той час як у дискового варіанту лезо знаходиться в нерухомому положенні.

    За допомогою пилки цього типу можна з легкістю виконати точний і чистий зріз під прямим кутом. Є моделі, що дозволяють виробляти зрізи під іншими кутами при похилому положенні ріжучого диска.

    У разі виникнення необхідності розпилу металу або твердих порід деревини на верстат можна встановити абразивний диск. Залежно від характеру стоять перед майстром робіт можна використовувати змінні диски різної форми. Є у продажу і кругові леза універсального призначення, за допомогою яких можна створювати різи в деталях з різних матеріалів.

    У кожній пилі в обов’язковому порядку присутні захисні механізми, покликані зменшити ризик отримання пошкоджень при швидко обертається ріжучому диску.

    Цей тип електроінструменту має ряд недоліків:

    • під час ручного пиляння доводиться докладати значних фізичних зусиль, що змушує часто робити перерви.
    • відрізна модель верстата підходить тільки для розпилювання заготовок обмеженої товщини.
    • подібні верстати не відрізняються високою продуктивністю, тому найчастіше їх застосовують в якості додаткового обладнання або використовують в побутових цілях.

    Як діє

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамицей тип різального обладнання відноситься до категорії циркулярних відрізних верстатів. У його конструкції ріжучий диск закріплений на спеціальній рамі, а джерелом живлення для верстата служить електромережу. Присутність в назві слова» відрізна » вказує на те, що ріжучий диск під час різання опускається, а після закінчення робочого циклу приймає початкове положення.

    За допомогою потужного ріжучого диска можна виконувати різи в самих різних матеріалах — не тільки металі і деревині, але і плитці, пластмасі, склі і фарфорі. Для роботи з деревом на верстат можна встановити полотно, що використовується в циркулярних пилах.

    Як вибрати

    Вибрати маятниковий верстат для домашнього майстра непросте завдання. Для цього необхідно звертати увагу на робочі характеристики, які у різних моделей не завжди збігаються.

    Тип двигуна

    Сучасні маятникові верстати можуть бути обладнані електромоторами двох типів:

    • колекторним;

    Перший тип відрізняється високою потужністю, але має серйозний недолік, пов’язаний з тим, що в ньому використовуються вугільні щітки, які володіють вкрай невеликим терміном служби. Асинхронні моделі більш довговічні і під час роботи не створюють багато шуму. Однак цей тип двигунів має обмеження за типом маятникових верстатів, на які їх можна встановити.

    Ширина розпилу

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамипри вивченні різних моделей маятникових верстатів слід звертати увагу і на таку характеристику, як ширина розпилу, яка залежить від особливостей конструкції верстата і робочих характеристик пильного диска. Чим більше діаметр ріжучого кола, тим більш широким виходить розпил.

    Особливістю деяких маятникових верстатів є те, що в них ріжучий круг може крутитися тільки у вертикальній площині. Однак при необхідності можна придбати і більш універсальний пристрій, оснащений горизонтальними напрямними, що дозволяють пильному диску переміщатися вперед і назад.

    Роблячи вибір між моделями з напрямними і без за умови, що в них використовується пильний диск одного діаметра, найкраще віддати перевагу першому, оскільки він зможе забезпечити набагато більшу максимальну ширину пропилу.

    Електродинамічне гальмо

    Якщо в оснащенні маятникового верстата використовується ця система, то пильний диск буде зупинятися майже моментально відразу після натискання на відповідну кнопку. Моделі, оснащені електродинамічним гальмом, є більш безпечними в роботі. Ця функція буде актуальна для початківців майстрів. Досвідчені ж фахівці навряд чи зможуть її оцінити, оскільки в процесі роботи вибір оптимальних оборотів ними здійснюється шляхом зміни рівня тиску на пилку.

    Лазерний покажчик

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамиза допомогою цього пристосування можна з легкістю визначити лінію розпилу. Деякі моделі верстатів відрізних маятникових можуть під час роботи виробляти певний рівень вібрації, що може збивати покажчик. Це в підсумку зажадає від майстра час від часу проводити його повторну настройку. Через це істотного недоліку подібні механізми дуже рідко використовуються в потужних продуктивних верстатах.

    Аматорський або професійний інструмент

    Якщо судити за призначенням, то обладнання обох типів створено для виконання одних і тих же завдань. Відмінність професійних верстатів маятникового типу від аматорських полягає тільки в якості збірки, використовуваних матеріалах і можливості безперервної роботи протягом тривалого проміжку часу. Звичайні моделі, призначені для експлуатації в побутових умовах, мають менший запас міцності, не дуже точну підгонку конструктивних вузлів, проте виграють перед професійними аналогами за рахунок своєї більш низької ціни.

    Ціна

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамивибираючи маятниковий верстат, багато споживачів серед інших важливих характеристик увагу звертають і на торгову марку. Залежно від виробника маятникові верстати можуть мати аналогічні робочі характеристики, але в той же час значно відрізнятися між собою. Справа в тому, що кожна компанія при виробництві подібного обладнання застосовує різні матеріали, власну технологію і варіанти збірки. Це в кінцевому рахунку може вплинути і на ціну відрізного верстата.

    Також вартість пилки для різання металу залежить від популярності і покликання заводу-виробника. Можливі такі ситуації, що професійні верстати нікому не відомої марки будуть пропонуватися за тією ж ціною, що і обладнання іменитого бренду, що має більш бюджетний варіант виконання. Аналогічно пильний диск від відомого бренду може коштувати стільки ж, що і недорога торцева пила .

    Однак, безумовно, при виборі маятникової пили по металу ціна на це обладнання від всесвітньо визнаних брендів, наприклад, макіта, буде вище, ніж на верстати маловідомих фірм.

    Як виготовити своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукаминеобов’язково витрачати значні кошти на придбання дорогого верстата відрізного маятникового. Подібний інструмент кожен майстер може зробити своїми руками. Основою для маятникової пили по металу може послужити звичайна електрична дриль, болгарка або електродвигун. Навіть володіючи мінімальними знаннями і навичками роботи з інструментом, можна без праці зібрати саморобний агрегат, який за потужністю і продуктивності не поступатиметься заводським моделям.

    Перед тим як приступити до виготовлення своїми руками такого електроінструменту, вам не завадить спочатку ознайомитися з кресленнями та інструкцією по збірці верстата. Під час роботи необхідно дотримуватися наступного алгоритму:

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми руками

    Саморобна маятникова пила по металу. Маятникова пила по металу: вибір і виготовлення своїми рукамиякщо ви зацікавлені в придбанні професійного інструменту для тривалої експлуатації, то радимо робити вибір з верстатів від надійних і перевірених виробників. Не варто купувати дешеві пристрої, виготовлені в китаї. А з виконанням невеликого обсягу робіт в побутових умовах відмінно впорається і ручна пила по металу ланцюгова.

    Маятникові відрізні пили невипадково користуються популярністю у професіоналів і любителів. Адже це обладнання має масу переваг, серед яких найбільш актуальними для споживачів є універсальність, висока точність і продуктивність обробки і безпеку. Все це робить такі верстати одними з найбільш привабливих для домашніх майстрів, яким потрібно нескладний інструмент для виконання невеликого обсягу робіт.

    Звичайно, вибирати це обладнання необхідно з особливою ретельністю, звертаючи увагу не тільки на ціну, але і на ключові робочі характеристики, а також виробника. При необхідності можна навіть спробувати зробити такий верстат своїми руками, тим більше що для цього будуть потрібні найдоступніші інструменти і матеріали, мінімальні знання і досвід в роботі з інструментом. Головне-вибрати відповідний креслення і гарненько вивчити порядок виконання роботи і в точності йому слідувати.
