Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

7

Євген сєдов

Коли руки ростуть з потрібного місця, жити веселіше:)

Зміст

Культивування являє собою спосіб обробки земельного пласта без його перевертання. Така поверхнева робота з розрівнювання, підготовки до посіву, підгортання картоплі, очищення від бур’янів, збору врожаю може бути полегшена використанням ручних культиваторів. Вони стануть незамінними помічниками на невеликих ділянках, у важкодоступних місцях, при роботі в невеликих теплицях. При необхідності обробляти ділянки площею більше 3 соток має сенс задуматися про придбання або створення мотокультиватора на електро — або бензинової тязі.

Види ручних культиваторів

Різноманітність пристосувань для культивування землі визначається видами сільськогосподарських робіт, проводити які необхідно з ранньої весни до осені. Деякі види культиваторів ручних застосовуються цілий рік для догляду за кімнатними рослинами або тепличними насадженнями. По виду переміщення вони поділяються на рухомі і точкові. До рухомих відносяться всі види ротаційних розпушувачів, підгортачі, скарифікатори, борони. Точковими пристроями є видалювач коренів торнадо, картоплекопачі, культиватори кімнатних рослин.

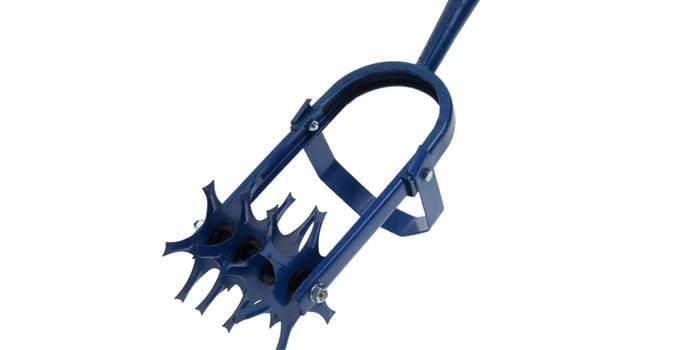

Ротаційний ручний культиватор

Принцип роботи ротаційного культиватора заснований на обертанні 4-5 кінцевих зірок або фрез, кінці яких загнуті і заточені. Наводяться під обертання вони або зовнішнім механічним приводом, або при ручному натисканні. Обертові фрези підрізають коріння бур’янів, виривають їх, подрібнюють верхній шар землі. Одночасно відбувається розпушення поверхні. Такий пристрій без механічного приводу можна використовувати тільки на облагороджених землях. Якщо потрібна обробка цілини необхідно придбати електричний або бензиновий мотокультиватор.

Розпушувач

Для поліпшення зрошення, швидкого видалення бур’янів і внесення добрив на особистому дачній або присадибній ділянці необхідно купити ручний культиватор. Являє собою 3-4 загнутих до низу гака, які можуть насаджуватися на довгу рукоятку для обробки ділянки або бути закріплені на короткій ручці для розпушування землі кімнатних рослин. Можливо закріплення розпушувача, як одного зі змінних пристосувань, на станині колісного ручного культиватора або з механічним приводом.

Видалювач коренів

Для позбавлення від бур’янів необхідно видалення з землі кореня рослини. Вирішенню цього завдання допоможе ручний видалювач рослин разом з корінням. Він являє собою приварені до основи три гострих прута, кінці яких загнуті в одну сторону для вкручування в земляний наст. Підстава приварюється до трубчастого елементу з подовженою поперечною рукояткою. Такий пристрій називається «торнадо» і працює наступним чином:

  • розташуйте інструмент так, щоб бур’ян був в центрі між вістрями прутів;
  • взявшись за кінці рукоятки, вкручуєте видалювач коренів в землю за годинниковою стрілкою на глибину коренів бур’яну;
  • витягуєте рослина разом з корінням;
  • струшуєте землю разом з бур’яном.

Картоплекопач

Традиційно сільські жителі для викопування картоплі використовують вила. Невелике удосконалення їх конструкції перетворить їх в простий для людей будь-якого віку ручний культиватор-картоплекопач. Для цього необхідна невелика трансформація:

  • вила розташовані не вертикально, а загинаються під кутом 30-50 градусів до землі;
  • до тулейке приварюється вертикальний загострений штир;
  • замість держака в тулейку вставляється металева труба з горизонтальною рукояткою;
  • викопування картоплі виробляється втыканием інструменту в землю біля куща, поворотом навколо осі до проникнення віл під кущ і нахилом рукоятки до вилучення бульб.

Для кімнатних рослин

Культиватори ручні садові застосовуються для кімнатних рослин, включають розпушувач і лопатку. За допомогою розпушувача верхній шар землі розпушується, стає доступнішим для проникнення вологи, кисню, добрив. Лопатка використовується при пересадці рослин, для додавання добрив. Виготовляються вони з нержавіючої сталі з прогумованою рукояткою. Ручні інструменти для догляду за насадженнями можуть застосовуватися не тільки для кімнатного горщикового розведення, але і в невеликих теплицях, парниках, при оздобленні квітами дач, присадибних ділянок, лоджій.

Плоскоріз

Теоретична база застосування при рекультивації цілинних земель на відміну від плугів плоскорізів закладена на початку хх століття, а практично була реалізована в 50-і роки минулого століття при освоєнні казахської цілини. При цьому плоскоріз зрізає коріння бур’янів, виробляє розпушування, але верхній шар не перевертає, що не порушує структуру грунту і підвищує врожайність. Плоскоріз являє собою кілька закріплених на вертикальних стрижнях з арматури загострених плоских пік або плоских ножів, які при русі йдуть на глибину 10-20 см, підрізають верхній пласт.

Як зробити ручний культиватор своїми руками

Ручні культиватори для обробки грунту на дачі можна зробити своїми руками. Для цього можуть знадобитися:

  • металеві вузькі смуги або штирі,
  • дерев’яні або металеві живці з можливістю закріплення горизонтальних рукояток;
  • стандартний набір інструментів – викрутка, молоток, болгарка, плоскогубці, лещата, стамеска, шурупи.
  • для деяких виробів можуть знадобитися точильний верстат і зварювальні роботи.

Виготовлення культиватора плоскоріз

Найвідомішим ручним культиватором є плоскоріз фокіна. Близьку до нього конструкцію можна виготовити самостійно. Для цього знадобиться:

  • сталева смуга товщиною 3-5 мм, довжиною-40-50 см і шириною 4-6 см;
  • дерев’яна кругла або квадратна рукоятка;
  • 4-8 саморізів по дереву.

Процес виготовлення буде включати кілька дій, для виконання яких знадобляться лещата, плоскогубці, стамеска, точильний верстат. Для виготовлення плоскореза виконайте наступні операції:

  • просвердлите в смузі з одного боку 4-8 отворів для її кріплення;
  • зігніть сталеву смугу у вигляді цифри » 7 » з випрямленням нижньої її частини;
  • загартувати заготівлю доведіть до червоного кольору паяльною лампою або покладіть у вогнище, потім дайте охолонути;
  • з одного боку квадратної дерев’яної рукоятки зробіть зручну для руки рукоятку (якщо у вас кругла рукоятка зробіть стамескою плоску поверхню з одного краю для кріплення смуги);
  • закріпіть смугу на плоскій поверхні рукоятки за допомогою саморізів;
  • зробіть заточку горизонтальної частини плоскоріза на точильному колі.

Операції:

  • зніміть переднє колесо;
  • кермо поверніть рукоятками назовні і зафіксуйте (можна зварюванням);
  • зніміть важелі з педалями;
  • до осі передньої зірки можна з двох сторін закріпити півосі з фрезами;
  • якщо залишити ланцюг, то обертання колеса буде передаватися на зірку і обертати фрези, для прискорення обертання бажано поміняти місцями велику зірку і зірочку на колесі;
  • на нижній частині вертикальної підсідельної трубки закріпіть трубу з кріпленням болтами для додаткових навісних пристосувань – розпушувачів, плугів, підгортачів, щілинників, борін;
  • управління таким агрегатом полягає в штовханні ручок колесом вперед;
  • регулювати глибину проникнення культивуючого інструменту в землю можна натисканням вниз.

Дачників воліє обробляти свої наділи механічним способом. Для цього використовуються спеціальні агрегати-культиватори.

Даний вид обладнання здатний виконувати безліч різних функцій. Наприклад: попередню обробку землі, догляд за сільськогосподарськими культурами, облагороджування газонів і галявин, прибирання прибудинкової території.

Багатофункціональність техніки залежить від використовуваного обладнання, а це коштує грошей. Якщо ви просто хочете обробляти землю, то немає потреби переплачувати за додаткові функції.

Набагато простіше змайструвати саморобний ручний культиватор, благо в конструкції агрегату немає нічого складного. Ми наведемо кілька варіантів збірки, щоб ви змогли вибрати відповідний.

Просте рішення

Культиватори, наявні у продажу, поділяються за принципом дії. Найпростіша конструкція у моделі»торнадо». Коштують вони недорого, але можна уникнути навіть таких мінімальних витрат.
Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

Щоб відтворити таку модель в домашніх умовах, будуть потрібні старі вила і держак від лопати.

  1. вила потрібно насадити на держак і конструкція майже готова, тепер потрібно перетворити її в культиватор.
  2. щоб спростити робочий процес, потрібно поперечна рукоять. Справа в тому, що культивація грунту досить трудомісткий процес, який вимагає значних фізичних зусиль.
  3. поперечна рукоять допоможе знизити фізичні навантаження. Для цього буде потрібно шматок пластикової труби, довжиною близько 50 сантиметрів. Деталь розрізається уздовж, і одягається зверху на держак. Щоб рукоять сиділа міцно, має сенс додаткова фіксація.
  4. тепер потрібно надати зубам вил потрібну форму. На оригінальній моделі, цей елемент має форму спіралі або штопора. Це забезпечує оптимальне розпушення грунту. Надати потрібну форму можна за допомогою молотка.

Не варто занадто старатися, вила зазвичай роблять із загартованої сталі, тому від сильного удару зуби можуть лопнути.

Закінчивши процес виготовлення, ви отримаєте зручний культиватор, який підійде для роботи в теплиці або на невеликій присадибній ділянці. Якщо ви є щасливим володарем великої присадибної ділянки, такий варіант вам не підійде, тому переходимо до наступної моделі.

Використовуємо старий велосипед

Весь велосипед вам, звичайно, не буде потрібно, для виготовлення вистачить одного колеса і рами.

  1. велосипедна рама зчленовується з колесом за допомогою спеціальних болтів. Це буде ходова частина.
  2. до нижньої частини рами кріпиться ріжучий елемент для розпушення землі. Тут можна використовувати звичайні вила, як в попередньому випадку.
  3. якщо прикріпити до рами головку культиватора (можна запозичити зі старого агрегату або придбати в магазині), з’являється можливість встановити на саморобку плуг.
  4. щоб змонтувати на культиватор рукояті управління, будуть потрібні два шматки алюмінієвої труби. Цей елемент можна замінити дерев’яними рейками, але варіант з алюмінієвими трубками буде надійніше. Трубки кріпляться до рами за допомогою зварювання або різьбового з’єднання.
  5. щоб надати конструкції додаткову міцність, рекомендуємо встановити між рукоятями ребро жорсткості. Для цього підійде металевий профіль або куточок, який кріпиться болтами між рукоятями.

Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовленняв результаті у вас вийде культиватор, з шириною оброблюваної поверхні близько 20 сантиметрів.

Такий варіант підійде для обробки ділянок середньої площі. З огляду на, легка вага виробу культивація цілини доставить ряд незручностей.

Висока продуктивність

Для обробки великих ділянок оптимальним варіантом буде використання роторного культиватора. Його можна також сконструювати своїми силами. Вийде саморобний культиватор для міжрядної обробки, вирівнювання грунту, боронування і культивації.

Виготовлення такого пристрою вимагає певних навичок, але великої складності не представляє. Ось як виглядає схема збірки:

  • в якості робочих елементів використовуються металеві диски, які приварюються до втулок. Кількість дисків залежить від ширини обробки землі.
  • диски кріпляться на металевій осі, на кінці якої необхідно встановити скоби і зашплінтувати.
  • скоби необхідно використовувати різного діаметру. У великій скобі роблять паз, який служить утримувачем для рукояті управління. До меншої скобі приварюють металевий шток.

Основну складність викликає надання потрібної форми дисковим фрезам. За допомогою молотка їм потрібно надати чашоподібну форму. Для зміни кута врізання грунту використовуються спеціальні баранці.
Поперечиною проходить через спеціальний уступ, зроблений у великій скобі. До малої скобі приварюється шток довжиною 250мм і діаметром 24х2мм. У нього угвинчується стрижень товщиною 16мм, частина якого виступає над поперечиною.

Невелику складність може представляти виготовлення сталевих дисків. Вони повинні бути сферичними, а надати таку форму звичайним металевим пластинкам товщиною 4мм досить складно. Необхідно орудувати молотком, сильними ударами «вибиваючи» чашу в центрі заготовок.

Гайки-баранці на перекладині дозволяють регулювати кут установки сферичних дисків по відношенню до напрямку руху культиватора. При обертанні гайки за годинниковою стрілкою стрижень піднімається вгору. Одночасно прогнеться велика скоба і кут положення дисків зміниться.

Електричний варіант на базі м’ясорубки

У домашніх умовах можна виготовити не тільки ручний інструмент, але і культиватор електричний своїми руками.

Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

На фото зображений культиватор, зроблений на основі виробничої м’ясорубки. Робиться така конструкція досить просто. До картера редуктора привертають два куточка, до яких приварюються дві труби, кінці яких згинають для отримання зручних рукояток. Між ними розташовують ще один відрізок труби для міцності. До куточків також приварюють осі коліс. Бажано використовувати середні за розміром колеса, так як занадто великі будуть незручні, а маленькі при русі стануть провалюватися в грунт.

Вал конструкції виточується зі звичайного брухту. Насадка виробничої м’ясорубки обколюється кувалдою і залишається чавунна втулка. У ній розміщують заготовку, виточену з брухту, і приварюють гвинт-грунтозацеп. Вимикач двигуна розташований, для зручності користувача, на рукоятці.

При швидкому пересуванні з таким культиватором, гвинт розбиває землю на великі грудки-виходить груба оранка. Якщо ж рухатися повільно, то розпушування виходить більш акуратним – грунт перетворюється в пил.

Ось ще цікаве відео, в якому розповідається, як зробити електро-культиватор своїми руками, використовуючи раму, ланцюг і зірочку від велосипеда, а двигун від пральної машини.

Існує ще багато способів виготовлення агрегатів для оранки землі в домашніх умовах, наприклад, можна зробити саморобний культиватор з бензопили. Потрібно лише вміння розбиратися в техніці і трохи фантазії.

Культиватор своїми руками зробити можливо, тільки для цього треба бути уважним і чітко слідувати покрокової інструкції.

В даний час особливо популярний електро — і мотокультиватор.

У статті розповідається, як зробити культиватор своїми руками швидко і правильно.

Детальніше про культиватор

Садівники підтвердять, що з землею працювати важко і утомливо. Чим більше ділянка, тим сильніше це відчувається.

У магазинах, звичайно, можна знайти все необхідне для полегшення роботи. Одне з найпопулярніших пристосувань це культиватор для грунту.

Дана споруда відноситься до садової техніки, якою користуються перед засіюванням і після закінчення дачного сезону.

Зазвичай культиватором орають землю, прибирають бур’яни, підгодовують добривами рослини.

Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

В даний час це пристосування стало настільки популярним, що деякі виготовляють саморобний культиватор для трактора.

Культиватор може бути ручним, бензиновим або електричним. Агрегати розрізняються за потужностями і масі. Ще культиватор буває просапної, лаповий і ротаційний.

Першим видом можна керувати, його принцип роботи залежить від моделі.

Лапова споруда може зрізати бур’яни, розпушувати землю і удобрювати грунт. Якщо пристрій має вирізні диски, то може рихлити грунт на вирубках.

Якщо пристосування має голчасті диски, то може руйнувати кору грунтів і розпушувати землю в кореневій зоні рослин.

Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

Культиватор, оснащений ротаційними крильчатками, розпушує землю і прибирає траву.

Крім ручних пристроїв, існують ще й електричні. Їх переваги в тому, що такі агрегати легкі і не займають багато місця.

Крім цього, пристосування працює від електрики, тому не потрібно заправляти його бензином. Ще за спорудою на електриці легше доглядати.

Недоліки пристрою в тому, що оброблювана ділянка обмежена протяжністю шнура від електроживлення.

Крім того, знаряддя не дуже глибоко проникає в грунт, має не особливо високу потужність.

Електричний культиватор не призначений для обробки великої площі, а підходить тільки для теплиць і клумб на городі.

Ще багато хто скаржиться, що під час роботи пристрою часто заважає звисаючий кабель.

Культиватор, що працює на бензині, теж має свої плюси і мінуси. З плюсів можна виділити те, що він не обмежений проводом і багатофункціональний.

Що стосується недоліків, то тут варто відзначити, що агрегат складний в плані догляду. Крім цього, він підходить для орання невеликих площ.

Дане пристосування потрібно заправляти бензином, а маса пристрою більше електричного.

Агрегат ручного типу теж користується популярністю. В якості його переваг можна відзначити простоту експлуатації, відсутність навантажень на поперек.

Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

Крім цього, даний пристрій недороге, але разом з цим працює набагато швидше звичайної лопати. Крім того, такий культиватор не потрібно додатково змащувати або міняти деталі.

До всього іншого, споруда ще й компактна, а при оранні бур’яни не розкидаються по всій площі. Ще пристрій розпушує землю, але не перевертає її.

В якості мінусів можна відзначити низьку продуктивність в порівнянні з іншими видами культиваторів. Крім того, ручне спорудження призначене тільки для робіт в теплицях.

Залежно від моделі, культиватор може мати змінні насадки для тримера.

Як зробити культиватори самостійно?

Ручний культиватор своїми руками можна зробити за досить короткий час. Наприклад, є пристосування «торнадо», яке схоже на штопор з ручкою.

Такий агрегат можна легко зробити з вил, які є у кожного в сараї. Крім вил, знадобляться ще пластикова насадка на держак у вигляді ручки і труба з пластика довжиною приблизно 0,5 м (при цьому діаметр труби повинен бути більше діаметра ручки).

Трубу потрібно розрізати по довжині, вивернути і надіти на рукоять. Шматок трубки треба примотати скотчем або ізоляційною стрічкою, щоб було зручно працювати.

Після цього вила потрібно зробити у формі штопора. Для цього беруть молоток і вдаряють по зубах вил. При цьому потрібно, щоб під рукою було фото готового інструменту, щоб уникнути помилки.

Крім саморобного пристосування з вил, існує ще культиватор з бензопили – по суті, його можна назвати саморобним культиватором для мотоблока.

Його теж можна зробити своїми руками, тільки ця конструкція набагато складніше, тому не кожному любителю буде під силу.

Як зробити ручний механічний культиватор своїми руками. Ручний культиватор своїми руками-різноманітність конструкцій і матеріалів для виготовлення

Щоб виготовити таку споруду, знадобляться наступні інструменти:

  • бак для палива;
  • прогумовані колеса;
  • кут з металу;
  • труба;
  • провідна зірка від мопеда;
  • зірочка проміжного валу.

Спочатку потрібно зварити раму для мотоблока, використовуючи куточок з металу. Потім на верхню частину поперечних кутів треба закріпити двигун, а знизу прикріпити бак для палива.

Після цього необхідно встановити опори для проміжного валу. Далі опори культиваторів кріпляться до поздовжніх кутів, щоб закріпити підшипники.

Центр ваги мотоблока спирається на колеса, завдяки чому спорудою буде легше управляти. Не слід забувати про ручки – для них потрібно взяти трубу з металу.

Зірочки від мопеда знадобляться для стабільної роботи ходового і проміжного валів.

Потрібно скорегувати роботу обох валів в залежності від розміру культиватора і передбачуваного використання.

Далі потрібно зібрати всі складові пристрою і перевірити роботу агрегату. Одним з плюсів, якими володіє культиватор для мотоблока своїми руками, є його невибагливість до мастилі – можна використовувати будь-яку.

Ще часто роблять саморобний культиватор для мінітрактора. Перед роботами потрібно запастися інструментами.

Щоб зробити культиватор для мінітрактора своїми руками, знадобляться наступні пристосування:

  • циркулярна пила;
  • зварювальний апарат;
  • 2 наждака з різною абразивністю;
  • дриль.

Що стосується матеріалів, то знадобляться наступні:

  • болти з гайками;
  • труба зі сталі;
  • сталеві пластини 12 на 4 см у вигляді прямокутника (для фрез);
  • сталеві пластини у вигляді квадрата 15 на 15 см.

Насамперед в кожній квадратній пластині треба зробити отвір.

Потім кожну пластину у вигляді квадрата необхідно з’єднати з прямокутною, використовуючи болти. Треба зробити так, щоб на кожній стороні квадратних пластин було по одній фрезі.

Коли всі пластинки з’єднані, потрібно зробити в них отвори. Їх розмір буде залежати від діаметра труби зі сталі.

Потім через дірки протягують трубу (перед цим її потрібно розрізати на половини), надягаючи на неї фрези.

Готовий агрегат потрібно закріпити болтами або за допомогою зварювання. В кінці всі частини культиватора з’єднуються з валом від мінітрактора.

Культиватор своїми руками (відео в статті) зібрати досить просто, якщо уважно слідувати інструкції і не відволікатися під час роботи.
